Несущие колонны обозначаются в спецификации колонн пересекающимися линиями сетки, а также зависимостями и смещениями для их верха и основания. Они размещаются в спецификациях колонн в соответствии с данными обозначениями.
Для просмотра спецификации несущих колонн проекта выберите вкладку "Вид"
панель "Создание"раскрывающийся список "Спецификации""Графическая спецификация колонн". Создается новый вид, и этот вид отображается в Диспетчере проектов.

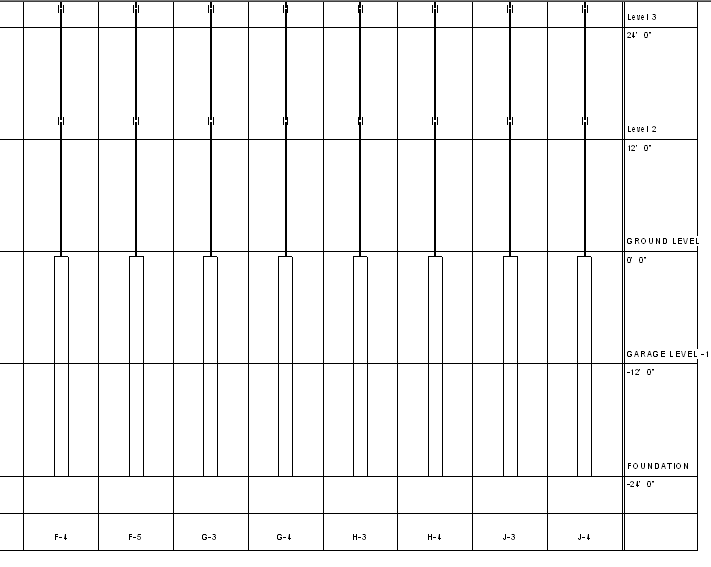

Колонны, обозначаемые пересечениями, отображаются со стыками и опорными плитами
С графическими спецификациями колонн можно выполнять следующие операции:
- Включение колонн, находящихся не в узлах сетки. См. раздел Включение колонн, смещенных относительно линий сетки.
- Фильтрация отображаемых колонн.
- Выбор уровней, не предназначенных для отображения. См. раздел Скрытие уровней в графических спецификациях колонн.
- Задание диапазона отображаемых уровней плана. См. раздел Отображение диапазона уровней плана.
- Задание отображаемого диапазона местоположения колонн. См. раздел Отображение диапазона местоположения колонн.
- Фильтрация отображения колонн по критерию материала. См. раздел Отображение колонн в зависимости от материала.
- Корректировка внешнего вида спецификации.
- Изменение свойств текста. См. раздел Изменение свойств текста в графической спецификации колонн.
- Изменение графических свойств сетки спецификации. См. раздел Изменение свойств сетки в графической спецификации колонн.
- Корректировка внешнего вида колонн. См. раздел Изменение графических свойств колонн.
- Разбиение спецификации. См. раздел Разбиение спецификации на сегменты.
- Маркировка колонн в спецификации. См. раздел Применение марок по категориям и Марки для всех элементов.
- Группировка колонн по сходству местоположения. См. раздел Группировка колонн по сходству местоположения.
- Применение спецификации к листу. См. раздел Добавление листа.
