mr A&D 元素

使用 mr A&D 元素，可将渲染元素指定为“Arch & Design”材质最重要的组件，这些元素通常采用三种不同的作用类型：原始、级别和输出。也可将这些元素保存为 HDR 图像文件，供以后与某个程序（如 Autodesk Toxik）组合使用。

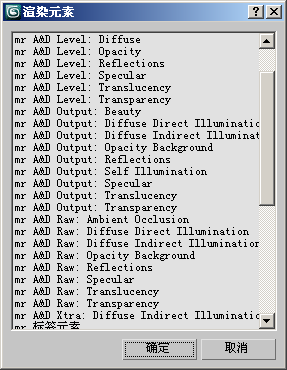

• 主工具栏 > （渲染设置） > “渲染设置”对话框 > “渲染元素”面板 > “渲染元素”卷展栏 > “添加”按钮 > “渲染元素”对话框 > 将一个或多个 mr A&D 元素添加到元素列表（或高亮显示列表中的 mr A&D 项）。
• “渲染”菜单 > “渲染设置” > “渲染设置”对话框 > “渲染元素”面板 > “渲染元素”卷展栏 > “添加”按钮 > “渲染元素”对话框 > 将一个或多个 mr A&D 元素添加到元素列表（或高亮显示列表中的 mr A&D 项）。

注： 顾名思义，这些渲染元素仅适用于应用了“Arch & Design”材质的对象，并使用 mental ray 进行渲染。

对于大多数元素，原始 表示不可缩放、级别 表示可缩放，而输出 组件是整个渲染输出的元素组合，该组件可通过乘以原始组件和级别组件进行计算。该级别通常关联到输入参数（或其中的组合），并在经修改后遵循“Arch & Design”材质的能量守恒功能。

因此，这些元素会包含某些冗余：例如，如果仅希望在单独通道中出现当前的反射，则需使用“输出反射”元素，但如果希望在后期制作中增加对反射量的控制，相反，可使用“原始反射”和“级别反射”，从而在将它们添加到最终颜色之前在合成相位对它们进行相乘（采用其他可选的处理方式）。

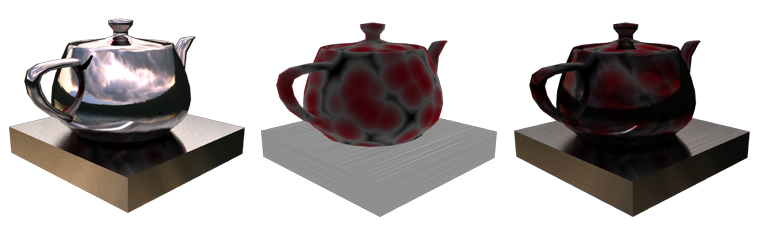

反射：原始（左）* 级别（中）= 输出（右）

注： 为了保持合成方程式的正确性，可专门从 A&D 渲染元素输出中取消了 mr 摄影曝光控制的效果。

提示： 在 HDR 应用程序（如 Toxik）中渲染 mr A&D 元素来合成时，请确保将“帧缓冲区类型”设置为“浮点数(每通道 32 位数)”，此设置可以使原始元素值超过 1.0，然后采用 OpenEXR 格式保存输出文件。

所有输出的列表

下面的列表列出了“Arch & Design”材质的所有可用渲染元素（每个元素带 mr A&D 前缀）：

• 输出:美景 混合的主输出。类似于“Arch & Design”材质的单个输出。
• 漫反射直接照明输出为照明后产生的漫反射组件，包括纹理。原始表示漫反射照明本身（无纹理），并且级别漫反射表示由能量守恒调整的漫反射纹理颜色。
• 漫反射间接照明 输出为最终间接照明（包括 Ambient Occlusion 效果）乘以漫反射颜色。“原始”是从间接照明中产生的原始结果。无“级别”组件。
• Ambient Occlusion“原始”是 Ambient Occlusion 的原始结果。
• 具有 AO 的漫反射间接照明 Xtra 是受 Ambient Occlusion 影响的间接照明，但无需和漫反射颜色相乘。
• 不透明度输出（不透明度背景）是输入裁切不透明度（由指定的贴图确定）小于 1.0 时任何对象背景的最终贡献。“未加工”包含无需由不透明度缩放的背景。如果裁切不透明度为 1.0，则这些输出包含黑色，原因是在这种情况下没有任何透明度被渲染。

  “级别”输出自身包含实际不透明度。如果不透明度等于零，则必须多加注意，因为这就意味着材质未执行过任何类型的明暗处理，而且其他输出中没有一种输出包含任何值。

• 反射输出是生成的反射组件。“未加工”是完全（全强度）反射，而“级别”是实际反射率，包括反射颜色和 BRDF 设置。
  警告： “Arch & Design”材质对低质量的渲染相位中的超低级别反射进行采样，这样可以避免后期对反射强度执行大量修改。
• 自发光输出包含自发光（发光）组件。
• 高光输出是结果高光组件。“未加工”由“反射” 光泽度值和各向异性设置确定，而“级别”由 BRDF 设置、“反射率”和“反射 颜色”值以及“高光的相对强度”值确定。
• 半透明半透明是权重和颜色设置的组合结果。“输出”是结果半透明组件；“原始”是原始半透明；而“级别”是实际半透明级别，其可通过能量守恒来调节。
• 透明透明度是 “折射”组设置（包括“半透明”设置）的组合结果。“输出”是结果透明组件；“原始”是原始透明；而“级别”是实际透明级别，其可通过能量守恒来调节。

适当的合成

由于输出中存在冗余度，所以有几种方法可以合成这些输出以产生同美景渲染相同的结果。我们在此以等式形式概括两种合成方式。可以在 Autodesk Toxik 及其他 HDR 合成应用程序中使用这些合成方式。

首先，我们具有“简单”变量，该变量只是各种结果参数的总和。该版本仅允许对材质间的总体平衡作出最小的后期制作更改。该版本的优点在于无需很多文件，就可以在非浮点合成中很好地工作。

Beauty = Output Diffuse Direct Illumination + Output Diffuse Indirect Illumination + Output Specular +
  Output Reflections + Output Transparency + Output Translucency +
  Self Illumination

我们还有更多“复杂”变量，这些变量使用各种原始输出和级别输出，由此允许在后期制作中更多地控制。

注意：原始输出需要在浮点中存储和合成以保持动态范围。级别输出始终介于 0.0 和 1.0 之间，且无需存储浮点。

Beauty = Level Diffuse * (Raw Diffuse Direct Illumination + (Raw Diffuse
Indirect Illumination * Raw Ambient Occlusion)) +
  Level Specular * Raw Specular +
  Level Reflections * Raw Reflections +
  Level Transparency * Raw Transparency +
  Level Translucency * Raw Translucency +
  Self Illumination

界面

所有 mr A&D 渲染元素均具有相同的设置：

倍增

缩放输出的亮度。

提示： 当渲染 A&D 元素用于在 Autodesk Combustion 中进行合成时，请记住 Combustion 不支持 HDR 图像，所以要避免钳制，有必要调整每个元素的“倍增”值。

应用阴影

启用时，输出将包含曲面上的阴影投影。
