Pomocí nejlepších metod při vytváření osvětlení můžete získat přesnější výsledky ve stínovaných pohledech a rendrovaných obrázcích.
Použití souborů IES
Při zadávání fotometrických vlastností osvětlovacího tělesa nastavte rozptýlení světla na možnost Fotometrická síť a použijte soubor IES dodaný výrobcem (je-li k dispozici). Protože soubor IES poskytuje přesnější reprezentaci zdroje světla, dosáhnete v rendrovaném obrázku lepších výsledků.
Chcete-li získat soubor IES, přejděte na web výrobce osvětlovacích těles a do pole hledání zadejte údaj ies. Vyhledejte soubor IES pro požadovaný osvětlovací výrobek a soubor uložte v počítači. Viz část Určení souboru IES jako zdroje světla.
Ponechání konektorů na místě
Při zobrazení v Editoru rodin obsahují některá osvětlovací tělesa konektor. Na kreslicí ploše se konektor obvykle zobrazuje jako zelený obrys s oranžovým šroubem na počátku.
Umožňují elektroinženýrům připojit osvětlovací tělesa ke schématům zapojení v elektroinstalačním plánu.
Pokud nepracujete jako elektroinženýr, můžete tyto konektory z rodin osvětlovacích těles odstranit, nebo je v pohledu skrýt. (Viz část Skrytí prvků v pohledu.) V opačném případě ponechejte konektory na místě.
Nastavení zdrojů světla před rendrováním

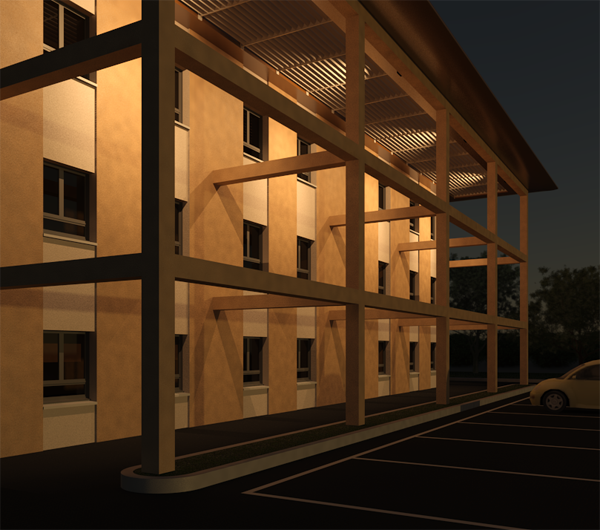

Obvyklým cílem rendrování obrázku je kontrola efektu osvětlení na model budovy. Předpokládejme například, že chcete rovnoměrně osvětlit fasádu budovy. Po umístění osvětlovacích těles se budete chtít ujistit, že světla poskytují požadovaný výsledek.

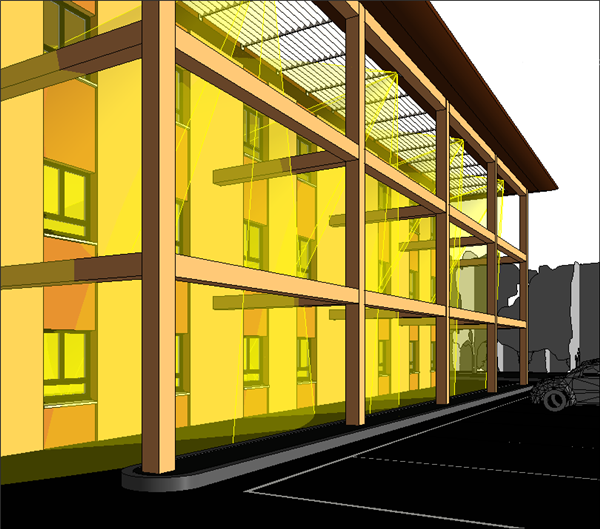

Před rendrováním proto co nejpodrobněji naplánujte umístění osvětlovacích těles, abyste dosáhli maximálního efektu. V aplikaci Revit můžete pomocí 2D a 3D pohledů naplánovat vhodné rozmístění, úhel a umístění osvětlovacích těles v modelu budovy. U stylu zobrazení pohledu použijte možnost Stínovaný, abyste viděli dopad světla na stěnu nebo jiný povrch.
