Beleuchtungsanalyseassistent (3ds Max Design)

Bei "Beleuchtungsanalyseassistent" handelt es sich um ein Dialogfeld, das Sie bei der Koordination und Anpassung der verschiedenen Hilfsmittel von 3ds Max zur Analyse einer Szenenbeleuchtung unterstützt. Mit dem "Beleuchtungsanalyseassistenten" können Sie feststellen, welche Hilfsmittel benötigt werden. Darüber hinaus werden die Einstellungen so korrigiert, um eine genaue Beleuchtungssimulation zu realisieren.

• Menü "Beleuchtungsanalyse" > Beleuchtungsanalyseassistent

Achtung: Beim Beleuchtungsanalyseassistenten ist es erforderlich, den mental ray-Renderer und die mental ray-Materialien mit physikalisch korrekten Einstellungen einzusetzen.

Diese Hilfsmittel werden vom Beleuchtungsanalyseassistenten koordiniert:

• Rendereinstellungen
• Lichtquellen
• Materials
• Lichtmesser und Beleuchtungsstärkenanzeige

Warnung: Der Beleuchtungsanalyseassistent garantiert nicht, dass die Beleuchtung korrekt simuliert wird. Er findet Diskrepanzen in den Hilfsmitteleinstellungen, die für die Beleuchtungsanalyse erforderlich sind, aber Sie müssen darüber hinaus die Ergebnisse auf Grundlage der Szenengröße, der Anzahl der Lichtquellen und anderer Faktoren aus der realen Welt bewerten.

Es wird empfohlen, dass Sie die zusätzlichen Informationen zum Erstellen and Analysieren korrekter Beleuchtungssimulation in den folgenden White Papers lesen:

• Daylight Simulation in 3ds Max Design 2009 – Getting Started
• Daylight Simulation in 3ds Max Design 2009 – Advanced Concepts

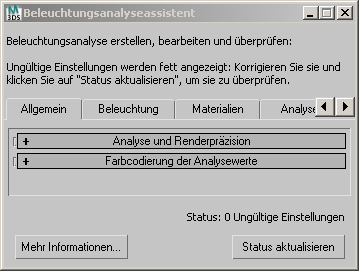

Benutzeroberfläche

Hauptbeschriftung

Die Hauptbeschriftung enthält eine Erinnerung zum Zweck des Dialogfelds: “Hilfsmittel zur Beleuchtungsanalyse zum Erstellen, Bearbeiten und Überarbeiten.

Sie werden auch an den Workflow in diesem Dialogfeld erinnert: "Ungültige Einstellungen werden in Fettschrift angezeigt: Korrigieren Sie diese Einstellungen, und klicken Sie anschließend auf 'Status aktualisieren', um die Korrekturen zu bestätigen." Auf jeder Registerkarte des Assistenten können ungültige Einstellungen in Ihrer Szene angezeigt werden: Diese erscheinen in Fettschrift, und der Assistent wird Sie bei der Korrektur unterstützen. Die Analyseanzeige ist jedoch nicht interaktiv:, nachdem Sie Einstellungen korrigiert haben. Klicken Sie auf "Status aktualisieren", um die Ergebnisse der durchgeführten Korrekturen anzuzeigen.

Bereiche "Beleuchtungsanalyse"

Die vier Registerkarten zeigen in diesem Dialogfeld den aktuellen Status der Hilfsmittel zur Beleuchtungsanalyse und bieten Methoden zur Anpassung dieser Einstellungen an.

Jede dieser Registerkarten wird in einem der nachfolgenden Themen beschrieben.

Status

Der Status zeigt die Anzahl der ungültigen Einstellungen, die vom Beleuchtungsanalyseassistenten gefunden wurden. Dieser Wert wird aktualisiert, wenn Sie auf "Status aktualisieren" klicken. Wenn die Anzahl der “ungültigen Einstellungen” gleich Null ist, können Sie die Szene mit gutem Gewissen rendern, da Sie davon ausgehen können, dass die Lichtebenen der Realität entsprechen.

Mehr Informationen

Klicken Sie auf diese Option, um eine Webseite mit Informationen zur Beleuchtungsanalyse und dem mental ray-Rendervorgang anzuzeigen. (Der Inhalt dieser Seite kann sich ändern.)

Status aktualisieren

Klicken Sie auf diese Option, um den Status zu aktualisieren und die Anpassungen zu übernehmen, die Sie mit den Hilfsmitteln zur Beleuchtungsanalyse vorgenommen haben.

Wenn Sie auf "Status aktualisieren" klicken, werden durch Fettschrift hervorgehobene ungültige Einstellungen u. U. wieder in Normalschrift angezeigt. Darüber hinaus ändert sich u. U. der Wert der “ungültigen Einstellungen”, der im Feld "Status" angezeigt wird. Wenn für “Ungültige Einstellungen” Null angezeigt wird, können Sie mit dem Rendern der Szene fortfahren.
