Platzieren von Bewehrung

Sie können einzelne Bewehrungsexemplare in Schnittansichten zulässiger Basisbauteile platzieren.

In Draufsichten, Ansichten oder Schnittansichten zulässiger Basisbauteile können einzelne Bewehrungsexemplare platziert werden.

1. Klicken Sie auf Registerkarte Ingenieurbau Dropdown-Liste der Gruppe Bewehrung Bewehrungseinstellungen. Legen Sie fest, ob für die Abstimmung der Biegeform Bewehrungshaken referenziert werden. Dieser Wert muss festgelegt werden, bevor Bewehrung im Projekt platziert wird, da es nicht möglich ist, ihn in einer späteren Phase des Entwurfsprozesses zu ändern. Schließen Sie das Dialogfeld, wenn Sie alle Informationen angegeben haben.
2. Erstellen Sie eine Schnittansicht durch das zu verstärkende Element.
3. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung Bewehrung.
   Anmerkung: Das Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind.
4. Wählen Sie in der Typenwahl am oberen Rand der Eigenschaftenpalette den benötigten Bewehrungstyp.
5. Optional. Klicken Sie, falls erforderlich, auf Registerkarte Ändern | Platzieren Bewehrung Gruppe Familie Formen laden zum Laden zusätzlicher Biegeformen.
6. Wählen Sie entweder in der Biegeformauswahl in der Optionsleiste oder im Biegeform-Browser die gewünschte Biegeform.
7. Wählen Sie die Platzierungsebene aus. Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierungsebene, und wählen Sie eine der folgenden Platzierungsebenen:
   • Aktuelle Arbeitsebene
   • Nahe Überdeckungsreferenz
   • Weite Überdeckungsreferenz

   Die Ebene definiert, wo die Bewehrung im Basisbauteil platziert wird.

   Anmerkung: Die Werkzeuge für die Platzierungsebene stehen derzeit nur für Kunden von Autodesk Maintenance und Desktop Subscription für die Version Revit 2015 R2der Software zur Verfügung.
8. Wählen Sie die Ausrichtung oder Perspektive für die Platzierung.

   Planare Bewehrung

   Klicken Sie auf eine der folgenden Platzierungsausrichtungen auf der Registerkarte Ändern | Platzieren Bewehrung Gruppe Platzierung der Ausrichtung

   • Parallel zu Arbeitsebene
   • Parallel zu Abdeckung
   • Lotrecht zu Abdeckung

   Die Ausrichtung bestimmt, wie die Bewehrung ausgerichtet ist, wenn sie im Basisbauteil platziert wird.

   Multiplanare Bewehrung

   Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierungsperspektive, und wählen Sie eine der folgenden Platzierungsperspektiven:

   • Oben
   • Unten
   • Vorne
   • Hinten
   • Rechts
   • Links

   Die Perspektive definiert, welche Seite der multiplanaren Bewehrungsfamilie parallel zur Arbeitsebene verläuft.

9. Standardbewehrungen, die neben Bügelbewehrungen platziert werden, werden entlang der Kante der Bügelbewehrung gefangen. Dies betrifft sowohl die geraden Kanten als auch die Abrundungen und Haken der Bügelbewehrung.
10. Klicken Sie, um die Bewehrung im Basisbauteil zu platzieren. Falls erforderlich, drücken Sie die Leertaste während der Platzierung, um die Ausrichtung der Biegeform innerhalb der Überdeckungsreferenz zu drehen. Die Ausrichtung kann nachträglich geändert werden. Wählen Sie dazu die Bewehrung aus, und verwenden Sie die Leertaste auf ähnliche Weise.

    Die Länge der Bewehrung wird im Rahmen der Beschränkungen der Überdeckungsreferenz standardmäßig an die Länge des Basisbauteils oder sonstiger Basisbauteilelemente angepasst. Um die Länge zu bearbeiten, wechseln Sie in eine Draufsicht oder Ansicht, wählen das Bewehrungsexemplar aus und bearbeiten die Endpunkte wie erforderlich.

11. Optional. Auf die Enden der Biegeform können dann verschiedene vordefinierte Haken angewendet werden.

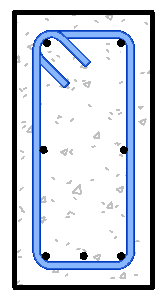

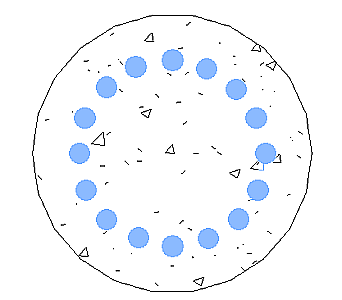

Lotrecht in eine Stütze platzierte Bewehrung	Bewehrung in einem Träger

Anmerkung: Um die Biegeform neu in einem Basisbauteil zu platzieren, wählen Sie sie aus und klicken auf Registerkarte Ändern | Bewehrung Gruppe Basisbauteil Neues Basisbauteil wählen. Wählen Sie dann ein neues Basisbauteil für die Bewehrung.
