Cette option permet de définir un voile dans les vues 2D et 3D d'un modèle de structure. Les voiles sont insérés dans les plans horizontaux d'un étage (dans la vue de dessus).
Pour commencer à définir le voile, ouvrez la boîte de dialogue de définition de voile en utilisant l'une des possibilités ci-dessous :
- Menu : Béton Coffrage > Définir > Voile
- Ruban : ASD - Modèle > Eléments > Voile
- Barre d'outils : Définition > Voile
- Ligne de commande : RBCX_DEF_WALL

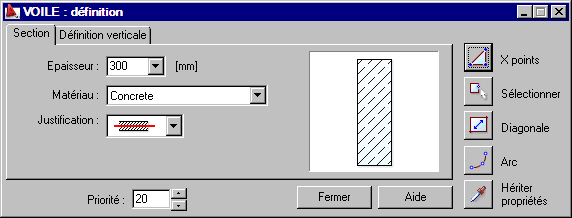

Utilisez les onglets de la boîte de dialogue de définition de voile pour configurer les différents paramètres :
Pour Priorité, entrez une valeur définissant la priorité d'interpénétration (coupe d'ajustement) des éléments de structure qui se chevauchent.
la définition du voile dans la fenêtre graphique du logiciel n’est possible qu’après un clic sur l’une de ces icônes.
Le voile peut être défini comme :
- voile rectiligne
: spécifiez le point initial et le point final du voile sur le plan d'un étage du bâtiment - voile courbe
: spécifiez trois points successifs d'un arc dans le plan d'un étage du bâtiment (voir également Définition des paramètres des éléments en arc - Préférences de l'affaire > Options) - voile composé de segments – défini par la sélection d’une diagonale ; les voiles seront insérés suivant le périmètre du rectangle défini par la diagonale. De plus, l’icône Sélectionner est disponible.
Cliquez sur
(Sélectionner) pour convertir en voiles les polylignes ouvertes et les arcs indiqués.
Cliquez sur
(Hériter propriétés) dans le coin inférieur droit pour adopter les paramètres d'un voile précédemment défini.
