Repérage manuel

L’option permet d’affecter le repérage de façon manuelle.

L’option est disponible :

• Menu : Acier > Repères > Affecter le repère
• Ruban : ASD - Modèle > Repères > Affecter le repère
• Barre d'outils : Général > Affecter le repère
• Ligne de commande : RBCS_MANUALPOS

Les options de cette boîte de dialogue sont identiques à celles du repérage automatique. Pour plus d'informations, reportez-vous à la description de l'onglet Général dans la boîte de dialogue Repérage automatique.

Afin d’effectuer le repérage manuel, il faut :

1. sélectionner un élément ou plusieurs éléments identiques

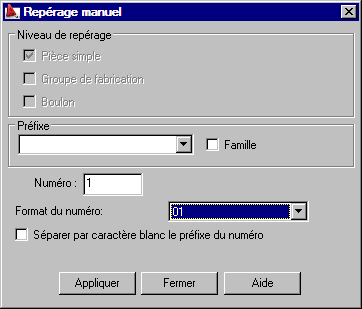

2. dans la boîte de dialogue ci-dessus, définir :
   • Niveau du repérage
   • Repérage du libellé (préfixe, nombre et format numérique, voir nom du repère)
3. Cliquez sur Appliquer.

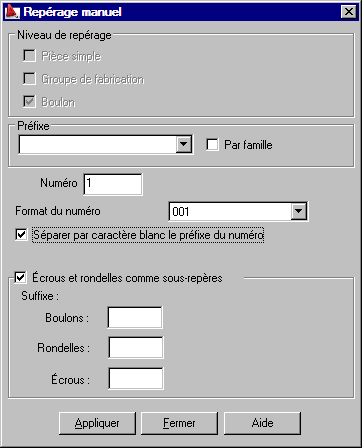

Si un ou plusieurs boulons sont sélectionnés, la boîte de dialogue suivante s'affiche.

Elle inclut l'option Ecrous et rondelles comme sous-repères. Les détails concernant cette option se trouve dans la description de numérotation pour le repérage automatique.

Remarque : Lors de l’affectation manuelle du repérage, le logiciel prend en compte uniquement les critères de base de reconnaissance des éléments ; les critères définis par l’utilisateur ne sont accessibles que pour le repérage automatique.

Le repérage (ou modification) manuel est possible dans le logiciel Autodesk AutoCAD Structural Detailing à tout moment à l’aide de l’option Propriétés de l’objet (dans la boîte de dialogue Gestionnaire d’objets).

Rubrique connexe :

Vérifier les repères
