Utilisez les modes d'affichage du partage de projet pour distinguer visuellement les éléments d'un projet partagé.
Vous pouvez utiliser les modes d'affichage du partage de projet pour afficher ce qui suit :
- Etat de l'extraction. L'état de propriété des éléments
- Propriétaires. Les propriétaires d'éléments
- Mises à jour des modèles. Les éléments qui ne sont pas synchronisés avec le modèle central ou ont été supprimés du modèle central
- Sous-projets. Les éléments attribués à des sous-projets donnés.

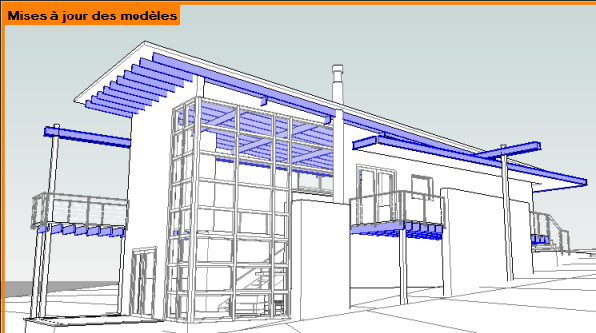

Dans l'exemple illustré ici, la vue affiche les éléments de modèle qui doivent être synchronisés avec le modèle central. Les vues en mode d'affichage du partage de projet affichent les bords en couleur et le nom du mode d'affichage appliqué (Mises à jour des modèles), comme illustré ici. Vous pouvez désactiver ou modifier le mode d'affichage à tout moment.
Lorsque vous activez les modes d'affichage du partage de projet, les problèmes suivants se produisent au niveau des styles d'affichage :
- L'image filaire reste en mode d'image filaire.
- La ligne cachée reste en mode de ligne cachée.
- Tous les autres styles d'affichage passent en mode de ligne cachée.
- Les ombres sont désactivées.
Lorsque vous désactivez les modes d'affichage du partage de projet, les paramètres du style d'affichage d'origine sont automatiquement réinitialisés.
Les modes d'affichage du partage de projet utilisent les surfaces fantômes comme les modes de modification. Notez qu'en modes de modification, certains éléments, tels que les lignes d'esquisse, peuvent s'afficher en fonction de la couleur activée en mode d'affichage du partage de projet. Vous pouvez activer ou désactiver le mode d'affichage de partage du projet pour éviter toute confusion avec les modes d'édition.
Les modes d'affichage du partage de projet peuvent être utilisés avec Masquer/Isoler temporairement. Si vous êtes dans les deux modes, la couleur des éléments est déterminée par les couleurs d'affichage du partage de projet et la visibilité des éléments est affectée par Masquer/Isoler temporairement.
Impression avec l'affichage du partage de projet
Vous pouvez imprimer les dessins avec le mode d'affichage du partage du projet activé ou désactivé. Lors de l'impression d'un dessin avec un des modes d'affichage du partage de projet activé, la boîte de dialogue d'impression avec l'affichage du partage de projet répertorie les différentes vues dans lesquelles ce mode est activé. Indiquez si vous souhaitez imprimer la couleur du mode d'affichage.
