Come utilizzare i grip per modificare le scale a più pianerottoli

Per modificare le scale a più pianerottoli utilizzando gli appositi grip, fare riferimento ai passaggi descritti nel presente argomento.

Grip	Descrizione
(Sposta rampa)	Consente di spostare la rampa di una scala a più pianerottoli.
(Punto del giro)	Consente di spostare il punto del giro di una scala a più pianerottoli.
(Rastremazione rampa)	Consente di modificare la rastremazione di una rampa di scale a più pianerottoli.
(Bordo)	Consente di modificare la larghezza di una rampa di scale a più pianerottoli mediante lo spostamento di un bordo.
(Posizione linea di costruzione)	Consente di cambiare la posizione della linea di costruzione di una scala a più pianerottoli.
(Posizione percorso grafica)	Consente di cambiare la posizione del percorso grafica di una scala a più pianerottoli.

Modifica delle quote delle scale a più pianerottoli

1. Selezionare la scala a più pianerottoli.
2. Selezionare il grip della quota da modificare.

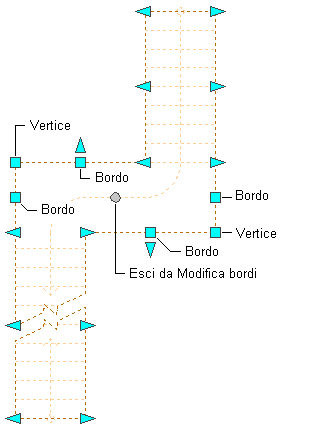

   Grip Bordo e Vertice del pianerottolo e grip Esci da Modifica bordi di una scala a più pianerottoli

3. Spostare il grip fino a visualizzare il valore della quota desiderato, quindi fare clic una sola volta o immettere un valore.
4. Fare clic sul grip Modifica bordi per accedere alla modalità di modifica bordi (larghezza rampa e rastremazione rampa).
   Nota: In alternativa, scegliere scheda Scalagruppo Editamenu a discesa Personalizza bordoModifica.

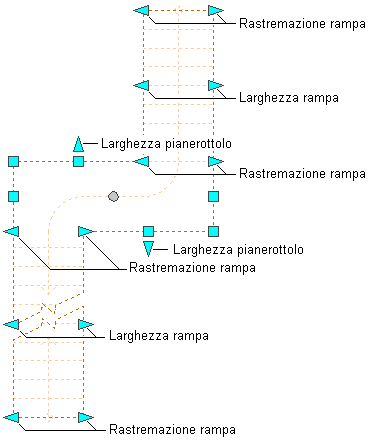

   Grip Rastremazione rampa, Larghezza rampa e Larghezza pianerottolo di una scala a più pianerottoli

5. Una volta modificati i bordi della scala, fare clic sul grip Esci da Modifica bordi per tornare alla modalità di modifica della scala di default.
6. Proseguire con le modifiche oppure fare clic con il pulsante destro del mouse e scegliere Deseleziona tutto per disattivare i grip.

Modifica della posizione di una scala a più pianerottoli

1. Selezionare la scala a più pianerottoli.
2. Selezionare il grip appropriato per modificare la posizione della scala, il punto iniziale e finale della stessa, la linea di costruzione o il percorso grafica.

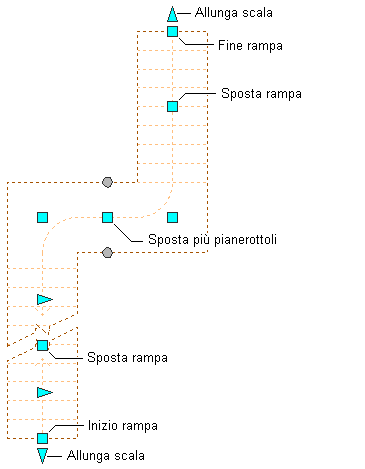

   Grip Inizio rampa, Fine rampa, Sposta rampa, Sposta più pianerottoli e Allunga scala di una scala a più pianerottoli

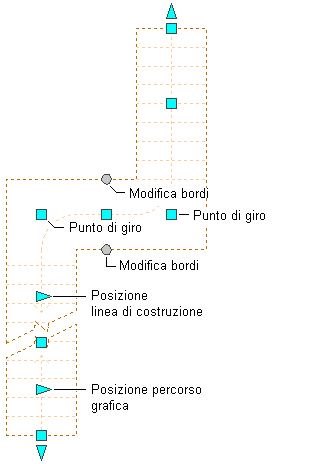

   Grip Punto del giro del pianerottolo scala, Posizione linea di costruzione, Posizione percorso grafica e Modifica bordi di una scala a più pianerottoli

3. Spostare la scala nella posizione desiderata e fare clic una volta oppure immettere un valore e premere INVIO.

   Per immettere un valore per la seconda direzione in qualsiasi modalità di modifica (ad esempio per la direzione Y quando si eseguono modifiche lungo il piano XY), premere TAB per passare alla seconda direzione.

   È anche possibile bloccare il movimento della scala in una determinata direzione. Se nella modalità di modifica corrente si immette un valore per una delle due direzioni della quota e si preme TAB, il movimento della scala viene limitato alla direzione della seconda quota. Ad esempio, quando si eseguono modifiche nel piano XY, è possibile immettere un valore per la quota X, quindi premere TAB. La quota X viene bloccata su tale valore e il movimento della scala viene limitato alla direzione Y della quota.

4. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.

Modifica della forma dei pianerottoli per scala a più pianerottoli

1. Selezionare la scala a più pianerottoli.
2. Selezionare i grip Modifica bordi per accedere alla modalità di modifica dei bordi (larghezza pianerottolo, bordi pianerottolo e vertici pianerottolo).
   Nota: In alternativa, scegliere scheda Scalagruppo Editamenu a discesa Personalizza bordoModifica.


   Grip Rastremazione rampa, Larghezza rampa e Larghezza pianerottolo di una scala a più pianerottoli



   Grip Bordo e Vertice del pianerottolo e grip Esci da Modifica bordi di una scala a più pianerottoli

3. Spostare il grip appropriato per modificare la forma del pianerottolo della scala.
   Nota: Una volta personalizzato il bordo di un pianerottolo spostando uno dei grip di vertice o di bordo, i grip per la larghezza del pianerottolo non vengono più visualizzati.
4. Una volta modificati i bordi del pianerottolo, fare clic sul grip Esci da Modifica bordi per tornare alla modalità di modifica della scala di default.
5. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.

Modifica della posizione di un pianerottolo per una scala a più pianerottoli

1. Selezionare la scala a più pianerottoli.
2. Spostare il grip appropriato per la modifica della posizione del pianerottolo cambiando la posizione del punto di giro di ciascun lato del pianerottolo o spostando l'intero pianerottolo.
3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.

Modifica della linea di costruzione o del percorso grafica di una scala a più pianerottoli

1. Selezionare la scala a più pianerottoli.
2. Spostare il grip della linea di costruzione o del percorso grafica.


   Grip Punto del giro del pianerottolo scala, Posizione linea di costruzione, Posizione percorso grafica e Modifica bordi di una scala a più pianerottoli

   Nota: È possibile visualizzare solo una linea di costruzione o solo un percorso grafica per volta. e controllarlo nella scheda Altro della rappresentazione di visualizzazione piana corrente.
3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.

Modifica dell'altezza di una scala a più pianerottoli

1. Selezionare la scala a più pianerottoli.
2. Per modificare l'altezza della scala, spostare il grip di Altezza.
   Nota: Questo grip viene visualizzato solo nelle viste 3D della scala.

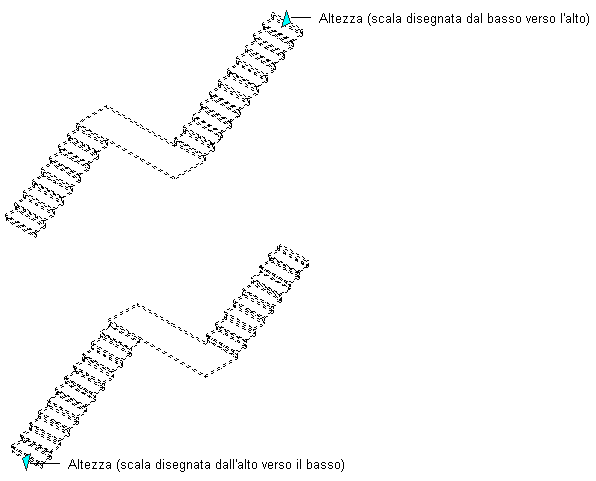

   Grip Altezza di una scala a più pianerottoli

3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.
