Come modificare le scale a forma di U mediante i grip

Per informazioni sulla modifica di scale a forma di U mediante i grip, vedere le illustrazioni e i passaggi descritti nel presente argomento.

Grip	Descrizione
(Inizio rampa)	Consente di modificare il punto iniziale di una rampa di scale a forma di U.
(Inverti)	Consente di invertire l'estremità di una scala a forma di U.
(Inverti)	Consente di invertire il lato di una scala a forma di U.
(Rastremazione rampa)	Consente di modificare la rastremazione di una rampa di scale a forma di U.
(Bordo)	Consente di modificare la larghezza di una rampa di scale a forma di U mediante l'aggiunta di un bordo.
(Bordo)	Consente di modificare la larghezza di una rampa di scale a forma di U mediante lo spostamento di un bordo.
(Posizione linea di costruzione)	Consente di cambiare la posizione della linea di costruzione di una scala a forma di U.
(Posizione percorso grafica)	Consente di cambiare la posizione del percorso grafica di una scala a forma di U.
(Bordo)	Consente di modificare la larghezza del pianerottolo di una scala a forma di U mediante l'aggiunta di un bordo.
(Bordo)	Consente di modificare la larghezza del pianerottolo di una scala a forma di U mediante lo spostamento di un bordo.

Modifica delle quote delle scale a forma di U

1. Selezionare la scala a forma di U.
2. Selezionare i grip Modifica bordi per accedere alla modalità di modifica dei bordi (larghezza rampa, bordi pianerottolo e vertici pianerottolo).
   Nota: In alternativa, scegliere scheda Scalagruppo Editamenu a discesa Personalizza bordoModifica.

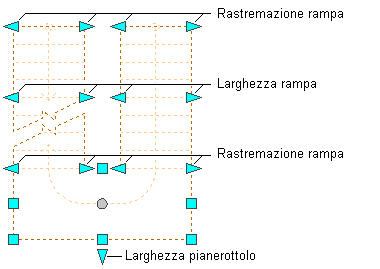

   Grip Rastremazione rampa, Larghezza rampa e Larghezza pianerottolo di una scala a forma di U

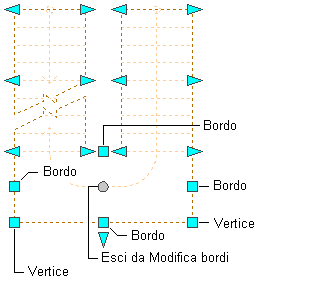

   Grip Vertice e Bordo del pianerottolo ed Esci da Modifica bordi di una scala a forma di U

3. Spostare il grip fino a visualizzare il valore della quota desiderato, quindi fare clic una sola volta o immettere un valore.
4. Una volta modificati i bordi della scala, fare clic sul grip Esci da Modifica bordi per tornare alla modalità di modifica della scala di default.
5. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.

Modifica della posizione di una scala a forma di U

1. Selezionare la scala a forma di U.
2. Selezionare il grip appropriato per modificare la posizione della scala, il punto iniziale e finale della stessa, la linea di costruzione o il percorso grafica.


   Grip Inizio rampa, Fine rampa, Inverti e Posizione di una scala a forma di U



   Grip Posizione percorso grafica, Posizione linea di costruzione e Modifica bordi di una scala a forma di U

3. Spostare la scala nella posizione desiderata e fare clic una volta, oppure immettere un valore e premere INVIO.

   Per immettere un valore per la seconda direzione in qualsiasi modalità di modifica (ad esempio per la direzione Y quando si eseguono modifiche lungo il piano XY), premere TAB per passare alla seconda direzione.

   È anche possibile bloccare il movimento della scala in una determinata direzione. Se nella modalità di modifica corrente si immette un valore per una delle due direzioni della quota e si preme TAB, il movimento della scala viene limitato alla direzione della seconda quota. Ad esempio, quando si eseguono modifiche nel piano XY, è possibile immettere un valore per la quota X, quindi premere TAB. La quota X viene bloccata su tale valore e il movimento della scala viene limitato alla direzione Y della quota.

4. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.

Modifica della forma dei pianerottoli per una scala a forma di U

1. Selezionare la scala a forma di U.
2. Selezionare i grip Modifica bordi per accedere alla modalità di modifica dei bordi (larghezza pianerottolo, bordi pianerottolo e vertici pianerottolo).
   Nota: In alternativa, scegliere scheda Scalagruppo Editamenu a discesa Personalizza bordoModifica.


   Grip Rastremazione rampa, Larghezza rampa e Larghezza pianerottolo di una scala a forma di U



   Grip Vertice e Bordo del pianerottolo ed Esci da Modifica bordi di una scala a forma di U

3. Spostare il grip appropriato per modificare la forma del pianerottolo della scala.
4. Una volta modificati i bordi del pianerottolo, fare clic sul grip Esci da Modifica bordi per tornare alla modalità di modifica della scala di default.
5. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.

Modifica della linea di costruzione o del percorso grafica di una scala a forma di U

1. Selezionare la scala a forma di U.
2. Spostare il grip della linea di costruzione o del percorso grafica.


   Grip Posizione percorso grafica, Posizione linea di costruzione e Modifica bordi di una scala a forma di U

   Nota: È possibile visualizzare solo una linea di costruzione o solo un percorso grafica per volta.
3. Spostare il grip Inverti appropriato per spostare il pianerottolo della scala da un lato del grip di inizio della rampa all'altro o per scambiare le due rampe.
4. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.

Modifica dell'altezza di una scala a forma di U

1. Selezionare la scala a forma di U.
2. Per modificare l'altezza della scala, spostare il grip di Altezza.
   Nota: Questo grip viene visualizzato solo nelle viste 3D della scala.

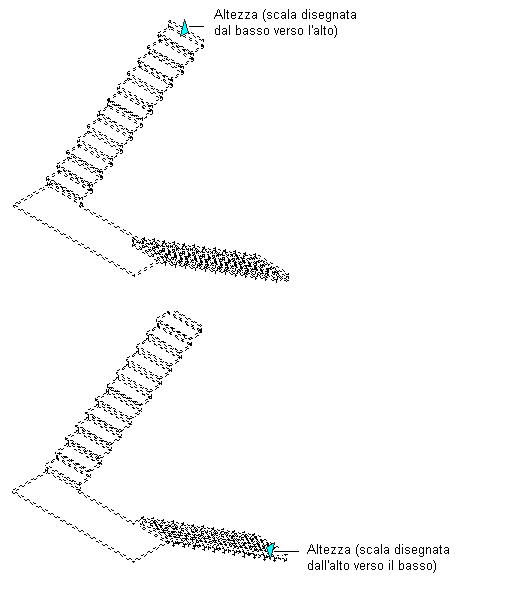

   Grip Altezza di una scala a forma di U

3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.
