Come specificare la visualizzazione dei davanzali per un'apertura

Per modificare le quote dei davanzali per un'apertura nella rappresentazione di visualizzazione Piano davanzale, attenersi alla procedura indicata di seguito.

1. Fare doppio clic sull'apertura.
2. Fare clic sulla scheda Visualizzazione.
3. Nella categoria Generale per Componente di visualizzazione verificare che sia selezionato *NESSUNO*.
4. In Visualizzazione definita da selezionare Questo oggetto.
   Nota: Per applicare le modifiche a tutte le aperture nel disegno, selezionare Impostazione default disegno.
5. In Rappresentazione di visualizzazione selezionare Piano del davanzale.
6. Se necessario, espandere Proprietà visualizzazione oggettoAvanzato e fare clic su Quote davanzale.
7. Nel foglio di lavoro Quote davanzale immettere le quote di estensione e profondità del davanzale.

   I componenti di davanzale A e B sono relativi alla parte esterna dell'apertura. I componenti di davanzale C e D riguardano la parte interna.

8. Fare clic su OK.
9. Nell'elenco a discesa Componente di visualizzazione, fare clic sulle icone a forma di lampadina corrispondenti ai singoli componenti davanzale per attivarne o disattivarne la visibilità.

È inoltre possibile visualizzare e modificare le quote e le impostazioni di visualizzazione dei davanzali mediante le opzioni del menu di scelta rapida dell'apertura:

1. Selezionare l'apertura da modificare, fare clic con il pulsante destro del mouse, quindi scegliere Modifica visualizzazione dell'oggetto.
2. Nella finestra di dialogo Visualizzazione oggetto, fare clic sulla scheda Proprietà di visualizzazione.

   La rappresentazione di visualizzazione corrente è visualizzata in grassetto.

3. Selezionare la rappresentazione di visualizzazione da modificare, quindi selezionare Sostituzione oggetto. Se l'opzione Sostituzione oggetto è già selezionata, fare clic su nell'angolo superiore destro della scheda.
4. Fare clic sulla scheda Altro.

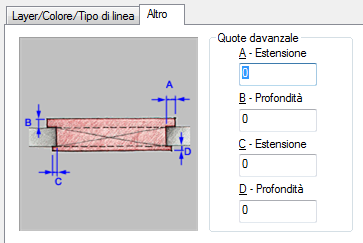

   Quote del davanzale di un'apertura

5. In Quote davanzale, immettere le quote di estensione e profondità del davanzale.
6. Nella scheda Layer/Colore/Tipo di linea, in Visibile, fare clic sulle icone a forma di lampadina per attivare la visibilità di tutti i singoli componenti davanzale.
7. Fare clic due volte su OK.
