Per specificare il tipo di riempimento da visualizzare per un'apertura nelle rappresentazioni di visualizzazione da utilizzare nella Vista dall'alto (vista piana) di un disegno, attenersi alla procedura indicata di seguito.
- Fare doppio clic sull'apertura.
- Fare clic sulla scheda Visualizzazione.
- Nella categoria Generale per Componente di visualizzazione, verificare che sia selezionato *NESSUNO*.
- Nella categoria Generale, per Visualizzazione definita da, selezionare Questo oggetto. Nota: Per applicare le modifiche a tutte le aperture nel disegno, selezionare Impostazione default disegno.
- In Rappresentazione di visualizzazione verificare che sia selezionata la rappresentazione di visualizzazione desiderata.
- Se necessario, espandere Proprietà visualizzazione oggetto
Avanzato e fare clic su

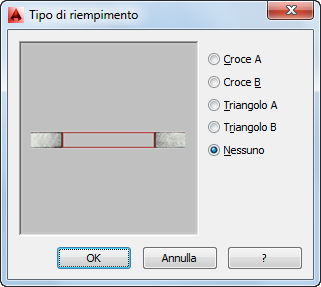

Tipo di riempimento. - Nel foglio di lavoro Tipo di riempimento scegliere il tipo di riempimento desiderato.
Tipi di riempimento per le aperture
- Fare clic su OK.
È inoltre possibile visualizzare e modificare le impostazioni di visualizzazione degli infissi mediante le opzioni del menu di scelta rapida dell'apertura:
- Selezionare l'apertura da modificare, fare clic con il pulsante destro del mouse, quindi scegliere Modifica visualizzazione dell'oggetto.
- Nella finestra di dialogo Visualizzazione oggetto, fare clic sulla scheda Proprietà di visualizzazione.
La rappresentazione di visualizzazione corrente è visualizzata in grassetto.
- Selezionare la rappresentazione di visualizzazione da modificare, quindi selezionare Sostituzione oggetto. Se l'opzione Sostituzione oggetto è già selezionata, fare clic su
nell'angolo superiore destro della scheda. - Fare clic sulla scheda Tipo di riempimento
- In Tipo di tratteggio selezionare l'opzione desiderata.
- Fare clic due volte su OK.
