Come utilizzare il controllo degli errori dei fili

Viene descritto come verificare, correggere e tracciare i puntatori di spazio tra i fili.

Controllo/correzione della distanza tra fili

1. Fare clic su scheda Schemagruppo Modifica fili/numeri filielenco a discesa Modifica spazio tra filiControlla/Correggi puntatori distanza. Trova
2. Fare clic sullo strumento Controlla/Correggi puntatori distanza.
3. Selezionare ogni segmento di filo come indicato.

   Verranno aggiunti gli opportuni dati relativi allo spazio. Il risultato dell'operazione di controllo e correzione verrà visualizzato nell'area del prompt dei comandi.

Controllo/traccia di un filo

Consente di risolvere i problemi relativi a fili non connessi o accorciati e puntatori di distanza delle intersezioni dei fili non validi.

1. Fare clic su scheda Schemagruppo Modifica fili/numeri filielenco a discesa Modifica filiControlla/Traccia filo. Trova

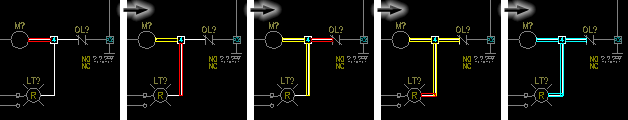

2. Selezionare un filo sulla rete. È possibile selezionare "A" per mostrare tutti i segmenti. Per esaminare un filo alla volta, premere la barra spaziatrice.
3. Determinare se inquadrare il filo selezionato tramite pan o zoom.

   I punti finali dei segmenti di filo connessi vengono mostrati nell'area del prompt dei comandi.

Controllo di più fili

1. Fare clic su scheda Rapportigruppo SchemaVerifica DWG. Trova
2. Specificare se elaborare il disegno attivo o l'intero progetto e fare clic su OK.
3. Indicare quali aree esaminare alla ricerca di errori. I grafici temporanei vengono mostrati come:
   • Rosso chiaro: fili normali
   • Magenta: fili su layer definiti come Nessuna numerazione dei fili.
4. Fare clic su OK.

   L'utilità Verifica disegno visualizza un rapporto delle funzioni di correzione dei fili eseguite.
