Finestra di dialogo Spiega/Ripiega

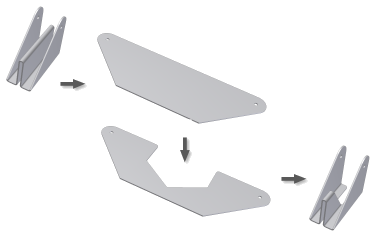

Definisce le lavorazioni di piegatura o ripiegatura applicate ad una parte in lamiera.

I contenuti delle finestre di dialogo per i flussi di lavoro di spiegatura e ripiegatura sono uguali.

Accesso
Nella barra multifunzione, fare clic su scheda Lamiera gruppo Modifica Spiega o Ripiega
Riferimento della spiegatura o della ripiegatura (A)
Specifica la faccia o il piano di riferimento da utilizzare come riferimento per la spiegatura o la ripiegatura di pieghe o profilature. Questo riferimento è indicato con la lettera A nell'immagine a destra. Per default, questo comando è attivo quando si accede al flusso di lavoro.
Geometria della spiegatura e della ripiegatura (B)
Specifica singole lavorazioni piega o di tipo Profilatura da spiegare o ripiegare. Le selezioni disponibili sono indicate con la lettera B nell'immagine.

Specifica tutte le lavorazioni piega o di tipo Profilatura da spiegare o ripiegare. Le selezioni disponibili sono indicate con la lettera B nell'immagine.

Schizzi (C)
Specifica gli schizzi non incorporati da spiegare o ripiegare. Le selezioni disponibili sono indicate con la lettera C nell'immagine. Disponibile solo dopo aver selezionato la geometria di spiegatura o ripiegatura.

Elemento primario visibile: selezionare questa opzione per visualizzare lo schizzo originale (piegato) e la copia spiegata. Durante la spiegatura di uno schizzo, ne viene creata una copia che viene visualizzata sulla faccia appiattita. Lo schizzo originale (o primario) resta piegato.

Immagine della finestra di dialogo
Viene visualizzata un'immagine che cambia in base alla geometria disponibile.
Spiega: facce piatte presenti
Spiega: senza facce piatte
Ripiega: facce piatte presenti
Ripiega: senza facce piatte
Spiega: profilatura
Ripiega: profilatura
Abilita/Disabilita anteprima lavorazione
Consente di controllare la visualizzazione dell'anteprima del risultato della piegatura o della spiegatura.
