[拡張パラメータ](Extended Parameters)ロールアウト(標準マテリアル)

[拡張パラメータ](Extended Parameters)ロールアウトは、どのシェーディングタイプの標準マテリアルでも同じですが、ストラウスシェーダとトランスルーセントシェーダは次に示すように例外です。このロールアウトには、透明度と反射に関するコントロールがあり、[ワイヤ](Wire)モードのオプションもあります。

マテリアルエディタ > 標準マテリアル > [拡張パラメータ](Extended Parameters)ロールアウト

このトピックでは、一般的な物質の屈折指数を表で説明します。この表は、現実味のある透明度を持つ標準マテリアルを作成するのに使用できます。

加算不透明度とアルファチャネル

既定値では、加算不透明度はアルファ値を生成しません。つまり、アルファ値がゼロで透明度はありません。これはレンダリングのバックグラウンドにおける正しい結果ですが、ビデオポストなどの合成プログラムを使用し、オブジェクトに加算不透明度を合成したい場合、加算不透明度に透明度を加えてレンダリングすることもできます。それには、以下の行を 3dsmax.ini ファイルの[Renderer]セクションに追加し、その後、3ds Max を再起動します。

AlphaOutOnAdditive=1

不加算透明度のレンダリングを既定の方法に戻すには、3dsmax.ini ファイルで AlphaOutOnAdditive の値を 0 (ゼロ)に戻してから 3ds Max を再起動します。

インタフェース

[拡張透明度](Advanced Transparency)領域(ほとんどのシェーダ)

トランスルーセントシェーダの場合、[拡張透明度](Advanced Transparency)領域はブランクです。

これらのコントロールは、透明なマテリアルの不透明度フォールオフに影響します。

注: トランスルーセントシェーダのコントロールは表示されません。[基本パラメータ](Basic Parameters)ロールアウトのトランスルーセントコントロールに置き換わります。

フォールオフ

フォールオフのイン/アウトおよび大きさを選択します。

[イン](In) ガラス瓶などのように、オブジェクトの内側に向けて透明度を大きくします。
[アウト](Out) 煙の中などのように、オブジェクトの外側に向けて透明度を大きくします。

[量](Amount)

最も外側または最も内側の透明度の度合いを指定します。

タイプ

これらのコントロールで透明度の適用方法を選択します。

[フィルタ](Filter)は、透明サーフェスの後ろの色を掛け合わせて、フィルタカラーを計算します。フィルタカラーまたは透過カラーとは、ガラスなどの透明または半透明なマテリアルを通過するカラーです。フィルタカラーを変更するには、カラー見本をクリックします。
フィルタカラーマップを割り当てるにはマップボタンをクリックします。このボタンはショートカットです。[マップ](Maps)ロールアウトでフィルタカラーマップを割り当てることもできます。

フィルタカラーをボリュームライトとともに使用すると、ステンドグラスの窓を通して見えるカラー付きライトなどのような効果が得られます。透明なオブジェクトから得られるレイトレースシャドウは、フィルタカラーを使うことで色相を付けられます。

シャドウの色が赤色のフィルタに変更された状態
[減算](Subtractive)は、透明サーフェスの後ろの色から減らします。
[加算](Additive)は、透明サーフェスの後ろの色に追加します。

屈折指数

屈折マップおよびレイトレーシングで使用される屈折指数(IOR)を設定します。IOR は、透過照明に対するマテリアルの屈折精度を制御します。空気の IOR は 1.0 で、透明なオブジェクトの向こう側にあるオブジェクトは歪んで見えません。1.5 では、ガラス玉を通して見るように、背後のオブジェクトが大きくゆがみます。IOR を 1.0 よりわずかに低い値に設定すると、オブジェクトがそのエッジで反射して、水中の泡のように見えます。既定値は 1.5 です。

一般的な IOR は次のとおりです(カメラが空気中、または真空状態にあると仮定します)。

マテリアル	IOR 値
真空	1.0
空気	1.0003
水	1.333
Glass	1.5 (透明なガラス)～ 1.7
ダイアモンド	2.418

現実の世界では、IOR は肉眼やカメラが注目している透明な物質と媒体を伝わる光の相対速度から得られます。一般に、この値はオブジェクトの密度に比例し、IOR 値が大きいほどオブジェクトの密度も高くなります。

マップを使って屈折指数を制御することもできます。IOR マップは、常に 1.0 (空気の IOR)と IOR パラメータの設定の間の値がとられます。たとえば、IOR が 3.55 に設定されていて、黒と白のノイズマップを使用して IOR を制御する場合、オブジェクトでレンダリングされる IOR の値は 1.0 から 3.55 の間になり、オブジェクトは空気の場合よりも屈折します。IOR を 0.5 に設定すると、同じマップでも、0.5 と 1.0 の間でレンダリングされるので、オブジェクトの密度が水よりも低い、水中カメラで撮影したような状態になります。

その他のマテリアルの IOR 値は次のとおりです。

マテリアル	IOR 値
カーボンニ酸化物、液体	1.200
氷	1.309
アセトン	1.360
エチルアルコール	1.360
濃度 30 % の砂糖水溶液	1.380
アルコール	1.329
蛍石	1.434
融解石英	1.460
Calspar2	1.486
濃度 80 % の砂糖水溶液	1.490
亜鉛クラウンガラス	1.517
クラウンガラス	1.520
塩化ナトリウム	1.530
塩化ナトリウム(塩) 1	1.544
ポリスチレン	1.550
石英 2	1.553
エメラルド	1.570
軽いクリスタルガラス	1.575
ラピスラズリ	1.610
トパーズ	1.610
カーボン重亜硫酸塩	1.630
石英 1	1.644
塩化ナトリウム(塩) 2	1.644
重いクリスタルガラス	1.650
メチレンヨー化物	1.740
ルビー	1.770
サファイヤ	1.770
最も重いクリスタルガラス	1.890
クリスタル	2.000
クロム酸化物	2.705
銅酸化物	2.705
非晶質セレニウム	2.920
ヨードクリスタル	3.340

[拡張透明度](Advanced Transparency)領域(ストラウスシェーダ)

屈折フィルタ

カラー見本をクリックして、屈折フィルタカラーを選択します。フィルタカラーまたは透過カラーとは、ガラスなどの透明または半透明なマテリアルを通過するカラーです。

フィルタカラーマップを割り当てるにはマップボタンをクリックします。このボタンはショートカットです。[マップ](Maps)ロールアウトでフィルタカラーマップを割り当てることもできます。

フィルタカラーをボリュームライトとともに使用すると、ステンドグラスの窓を通して見えるカラー付きライトなどのような効果が得られます。透明なオブジェクトから得られるレイトレースシャドウは、フィルタカラーを使うことで色相を付けられます。

屈折指数

代表的な IOR の値については、前のセクションを参照してください。

[ワイヤ](Wire)領域

サイズ

ワイヤフレームモードでのワイヤのサイズを設定します。サイズはピクセルまたは現在の単位のどちらでも設定できます。

イン

ワイヤの計測方法を選択します。

[ピクセル](Pixels) (既定値)ワイヤをピクセルで計測します。ピクセルでは、ジオメトリのスケールやオブジェクトの位置に関係なく、ワイヤの見かけの厚みは変わりません。
単位 (Units)3ds Max 単位のワイヤを計測します。ワイヤに単位を使うと、ジオメトリでモデル化した場合と同様に、遠くでは細く、近くでは太くなります。

[反射の減衰](Reflection Dimming)領域

ストラウスシェーダの場合、[反射の減衰](Reflection Dimming)領域は表示されません。

これらのコントロールは、影の中にある反射マップを減光します。

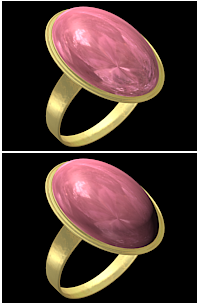

反射の減衰

上: なし

下: 0.0 (100 % 減衰)

適用: 反射の減衰を使用するには、このチェックボックスにチェックマークを付けます。チェックマークが付いていない場合、反射マップマテリアルは直接光の有無に影響されません。既定値ではチェックマークが付いていません。
減光レベル: 影の中で起きる減光の量です。0.0 では、反射マップは影の中で完全に暗黒です。0.5 では反射マップは半分減光されます。1.0 では、反射マップは減光されず、マテリアルは[適用](Apply)チェックボックスのチェックマークが付いていない場合と同じように見えます。既定値は 0.0 です。
[反射レベル]: 反射影の外の反射の強さに影響します。[反射レベル](Reflection Level)の値は、ライトが当たる反射領域の発光レベルを増やして減光を補正します。既定値 3.0 では、ライトが当たる領域の反射は、ほとんどの場合反射の減衰がオフで表示されているのとほぼ同レベルに保たれます。
