フリーフォーム面をブリッジする

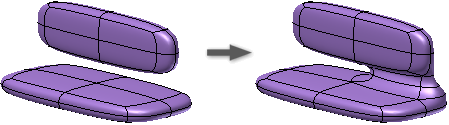

[ブリッジ]を使用すると、フリーフォーム モデル内でボディ同士を接続したり、穴を作成することができます。[ブリッジ]を使用してフリーフォーム ボディを編集すると、ブリッジする面を指定することにより滑らかな接続を作成することができます。

1. リボンで、[3D モデル]タブ [フリーフォーム]パネル [ブリッジ] の順にクリックします。必要に応じて、ドロップダウン メニューをクリックし、[ブリッジ]を選択します。
2. ブリッジの開始面を選択します。
3. ブリッジの終端面を選択します。
4. [反転]ボタンを使用して、ループに沿う方向を反転します。代わりに、矢印付近のエッジを選択して方向を反転することもできます。
5. ダイアログ ボックスで、[プレビュー]チェックボックスを選択してブリッジがどのように表示されるかを確認します。矢印はブリッジの開始方向を表します。
6. 必要に応じて面を追加し、ねじりを加えます。

ヒント

• ブリッジにねじりを加える場合は、面の数を多めに設定します。
• ブリッジのガイドには曲線を使用できます。曲線のプレビューを回転して、目的の方向に配置します。
