グリッド別に複数の柱を配置する

選択したグリッド線の交点に複数の柱を配置します。

1. リボンの (構造柱)をクリックします。

   アクセス方法

   • [構造]タブ [構造]パネル (構造柱)
   • [建築]タブ [構築]パネル [柱]ドロップダウン (構造柱)
2. [修正 | 配置 構造柱]タブ [複数]パネル (通芯位置に)をクリックします。

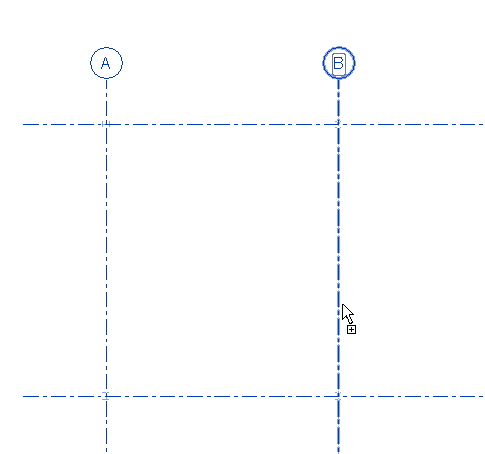

3. 目的のグリッド交点を定義するグリッド線を選択します。

4. [Spacebar]を押すと、作成するすべての柱が回転します。
5. 柱が目的の方向に向くまで[Spacebar]を押し続けます。
6. 他の柱をグリッド交点に追加するには、[Ctrl]を押したまま選択ボックスをドラッグします。
7. [修正 | 配置 構造柱] > [グリッド交点]タブ [複数]パネル (終了)をクリックして、柱を作成します。
