Revit モデルを CAD 形式に書き出すときに、同じスペース内の他の線分に一致するモデル線分を保持するかどうかを指定できます。書き出したファイルでいくつかのモデル線分が欠落している場合に、この機能を使用します。
注: この機能は、Revit LT 2015 ソフトウェア リリースの Autodesk Maintenance および Desktop Subscription を契約しているお客様のみがご利用いただけます。

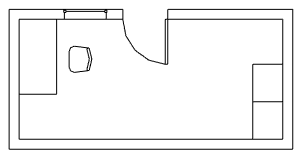

多くの Revit モデルで、要素は面を共有しており、結果的に図面内で一致するモデル線分が発生します。たとえば、次の平面図では、机とキャビネットが壁と線分を共有しています。

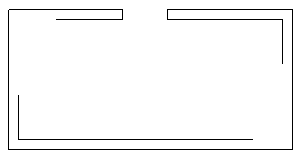

モデルを DWG、DXF、DGN に書き出す場合、既定では、一致する線分は保持されません。つまり、壁のレイヤのみを表示した場合(次のイメージを参照)、書き出しデータには、他の要素と共有する(一致する)線分が含まれません。
これらの一致する線分を書き出しデータに保持するようにするには、[書き出しセットアップを修正]ダイアログの[一般]タブで、[一致する線分を保持]オプションをオンにします。(
[書き出し] [オプション]をクリックし、[書き出し設定]ツールを選択します)。
たとえば、次のイメージは、一致する線分を保持してサンプル モデルを書き出した場合の、壁のレイヤの結果を表しています。
