매우 작은 프로젝트를 제외한 거의 모든 프로젝트에 대해 기존 지표면 및 선형과 같은 공통 설계 객체의 마스터 도면을 유지하는 것이 좋습니다. 그런 다음 이러한 객체를 적은 공간이 필요한 원본의 작은 사본으로 다른 도면에 참조할 수 있습니다. 또한 참조를 사용하면 참조되는 객체가 읽기 전용의 사본이므로 예기치 않은 변경으로부터 소스 데이터가 보호됩니다. 소스 데이터는 호스트 도면에서 변경할 수 없습니다.
참조는 객체 간의 동적 관계를 활용하는 방법으로 사용됩니다. 소스 객체가 편집되면 이러한 변경사항이 다른 도면의 참조된 모든 사본에 자동으로 적용됩니다. AutoCAD Civil 3D에서는 다음 세 가지 참조 유형을 사용할 수 있습니다.
- Autodesk Vault
- 데이터 바로 가기
- AutoCAD 외부 참조(xref)
자세한 내용은 이 장의 데이터 참조 유형을 참고하십시오.
프로젝트 도면 간에 데이터 참조를 작성할 때 도면의 네트워크가 구성됩니다. 여러 사람이 대규모 프로젝트에서 작업 중인 경우 이 네트워크는 매우 복잡해지고 관리하기가 어려워질 수 있습니다. 데이터 참조의 이점을 누리기 위해서는 사전에 도면 관계를 계획하고, 실제로 프로젝트 팀이 참조할 다이어그램을 작성하는 것이 중요합니다.

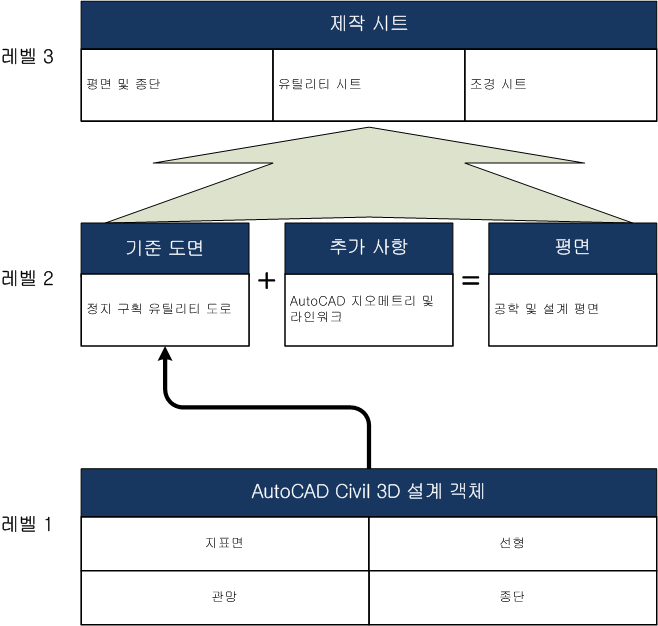

그림 1: 3수준 프로젝트 도면 구조
그림 1에서는 샘플 프로젝트 구조를 보여 줍니다. 이 3수준 구조는 Vault 또는 데이터 바로 가기 프로젝트에 사용할 수 있습니다. 다음 섹션에서는 다양한 수준을 설정하는 방법에 대해 설명합니다.
