Okno dialogowe Analiza czasowa - parametry służy do definiowania parametrów analizy całkowanie równań ruchu dla nowego przypadku dynamicznego w konstrukcji. Okno to może być wywołane na ekran po wybraniu analizy czasowej i naciśnięciu klawisza OK w oknie dialogowym Nowy przypadek lub naciśnięciu klawisza Parametry w oknie Typ analizy (podświetlony powinien być przypadek analizy czasowej).

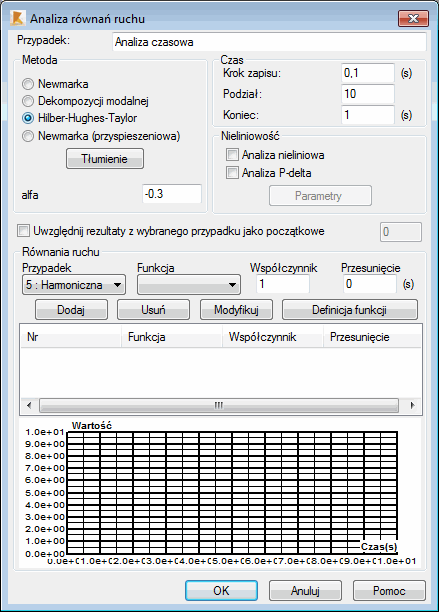

Na ekranie pojawia się pokazane poniżej okno. W powyższym oknie dialogowym Analiza czasowa znajdują się następujące parametry:
- W górnej części okna dialogowego edytowalne pole Przypadek zawierające nazwę przypadku.
- Pole metody, które służy do wybrania metody przeprowadzenia całkowania równań ruchu. Rozłożenie modalne jest wartością domyślną. Kliknij przycisk Tłumienie, aby określić szczegółowo wartości tłumienia poszczególnych trybów wibracji dla metody rozłożenia modalnego lub współczynników Rayleigh'a dla metod Newmarka i Hilbera-Hughesa-Taylora (HHT). W przypadku metody HHT konieczna jest definicja współczynnika α.
Jeżeli w analizie czasowej (całkowanie równań ruchu) zdefiniowane zostało obciążenie w postaci wymuszonego przemieszczenia, prędkości lub przyspieszenia podpór, to należy wybrać metodę HHT (Hilber-Hughes-Taylor) lub Newmarka (przyspieszeniowa). Metoda dekompozycji modalnej nie uwzględnia bowiem tego typu obciążeń.
- Pola edycyjne w polu Czas zawierają następujące parametry.
Krok zapisu - krok zmiennej czasowej, dla której wykonywany jest zapis wyników
Podział - liczba podziału czasowego kroku zapisu, gdzie wykonywane jest rozwiązanie metody
Koniec - końcowa wartość zmiennej czasowej dla której przeprowadzana jest analiza
Jeżeli wybrana została metoda inna niż metoda dekompozycji modalnej, to w polu Podział podawana jest liczba podziałów kroku czasowego (kroku zapisu wyników), aby wyznaczony mógł zostać krok całkowania, tzn. krok całkowania jest równy Krok zapisu / Podział. W przypadku gdy wartość podziału jest równa 1, krok zapisu wyników pokrywa się z krokiem całkowania.
W przypadku wybrania metody dekompozycji modalnej (liniowa analiza całkowanie równań ruchu) algorytm wyznacza dla każdej postaci maksymalną wartość kroku całkowania równą wartości okresu podzielonej przez 20 (taka operacja jest wykonywana, aby zapewnić stabilność i dokładność otrzymanych wyników). step_1) jest porównywana z krokiem zapisu wyników. Jako krok całkowania przyjmowana jest mniejsza z 2 wymienionych wartości (tzn. step_1 i krok zapisu). Należy tu jednak zwrócić uwagę na fakt, że jeżeli w obliczeniach ma być wykorzystywana pierwsza z tych wartości (tzn. step_1), to jest ona w niewielki sposób zmieniana, aby krok zapisu był wielokrotnością tej wielkości.
- Rozwijana lista dostępnych prostych przypadków statycznych oraz mas w kierunkach X, Y lub Z.
- Rozwijana lista zdefiniowanych funkcji czasowych oraz podgląd wykresu wybranej funkcji.
- Pole Współczynnik.
- Pole Przesunięcie fazowe.
- Definicja funkcji.
Tabela zawierająca następujące kolumny: przypadek-funkcja-współczynnik-faza, gdzie:
Przypadek określa numer wybranego przypadku lub kierunek mas
Funkcja to nazwa funkcji czasowej wybranej do danego przypadku
Współczynnik - współczynnik zwiększający dla wartości funkcji czasowej dla danego przypadku, domyślna wartość współczynnika wynosi 1.0
Faza - przesunięcie fazowe funkcji czasowej dla danego przypadku, domyślna wartość wynosi 0.0.
Dodatkowo dostępne są opcje analizy nieliniowej (patrz nieliniowa analiza całkowanie równań ruchu).
Analiza nieliniowa - uwzględnienie wpływu siły osiowej
Analiza P-Delta - uwzględnienie wpływu kwadratowych składników równania.
Naciśnięcie klawisza Parametry w polu Nieliniowość pozwala na otwarcie okna dialogowego Opcje algorytmów analizy nieliniowej (patrz również: Algorytmy analizy nieliniowej ), w którym określone mogą zostać parametry metod używanych do rozwiązywania układu równań.
Przykładowo, aby przeprowadzić analizę odpowiedzi konstrukcji w czasie na eksplozję, można zdefiniować przypadek obciążeniowy odpowiadający ciśnieniu powietrza na konstrukcję i funkcję zmienności opisującą eksplozję. Innym przykładem może być analiza zachowania konstrukcji w czasie trzęsienia ziemi. W tym przypadku definiujemy na wybranych kierunkach mas funkcje czasowe wygenerowane na podstawie sejsmogramów.
Definicja przypisania odbywa się po wyborze przypadku statycznego lub kierunku mas i zdefiniowanej funkcji naciskając klawisz Dodaj. Obok znajdują się klawisze Modyfikuj i Usuń, które pozwalają na edycję aktywnego wiersza tabeli (oznaczonego strzałką).
