Данная закладка показывает этаж за этажом все элементы модели, созданные в конструкции (балки, стены, колонны, отдельные и ленточные фундаменты, фундаментные балки, плиты, плитные фундаменты, перемычки).
Обычно, вся модель конструкции называется Здание. Чтобы изменить имя модели или этажей на закладке Модель, нужно щелкнуть правой кнопкой мыши и выбрать опцию "Свойства". В диалоговом окне Параметры вводят новое имя.
В списке можно выбирать любое количество элементов. Выбранные в списке элементы одновременно выделяются в области рисования и наоборот.
Контекстное меню, которое отображается в диалоговом окне Инспектора объектов, после щелчка правой кнопкой мышки, изменяется в зависимости от того выбрал ли пользователь группу элементов, элемент или здание.
Контекстное меню для всего здания
Параметры для сооружения:
- Автоматическое позиционирование — всем элементам сооружения будет назначена позиция. При запуске этой команды открывается диалоговое окно Автопозиционирование.
- Удалить позицию – удаляются позиции, присвоенные всем элементам, созданным в здании;
- Показать активный этаж – на компоновке Модель отображается только текущий этаж (выделенный в диалоговом окне Инспектор объектов)
- Показать все здание – вся модель здания отображается на компоновке Moдель;
- Показать – открывается диалоговое окно Фильтры. Выбор элемента, которое используется для отображения выбранных элементов на компоновке Модель;
- Выбор – выбор этой команды открывает диалоговое окно Фильтры. Выбор элемента, которое используется для выбора элементов в модели сооружения;
- Создать план фундаментов – автоматически создается проекция (план) фундаментов здания;
- Свойства – открывается диалоговое окно Параметры сооружения.
Контекстное меню для этажа
Данное меню содержит следующие опции для выполнения операций над данным этажом:
- Активизировать этаж – активизируется выбранный этаж в здании;
- Вставить этаж - вставляется этаж выше или ниже выбранного этажа. Вставленный этаж будет иметь высоту по умолчанию, заданную в диалоговом окне Параметры сооружения.

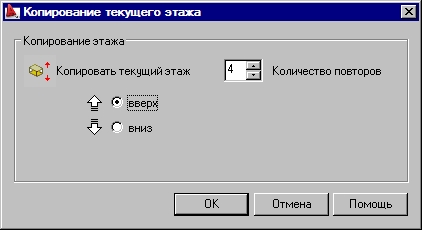

- Копировать этаж - копируется выбранный этаж выше или ниже выбранного этажа; программа открывает диалоговое окно Копирование активного этажа, показанное на рисунке ниже, при заданных параметрах копирования:
o Количество повторений;
o Направление копирования (вниз или вверх по отношению к выбранному этажу);
- Удалить этаж - удаляется выбранный этаж в модели здания (вместе со всеми объектами, расположенными на данном этаже);
- Удалить объекты с этажа - удаляются все объекты, находящиеся на выбранном этаже (этаж не удаляется из модели здания);
- Создать план этажа - автоматически создается проекция (план) выбранного этажа;
- Автоматическое позиционирование — позиции назначаются всем элементам сооружения. При запуске этой команды открывается диалоговое окноАвтопозиционирование.
- Удалить позицию – удаляются позиции, присвоенные всем элементам, созданным в здании.
- Слои – при выборе этой команды открывается диалоговое окно Слои.
Контекстное меню для группы элементов (например, стен) или для элемента выбранного этажа
Параметры выбранного элемента (или группы элементов):
- Удалить - удаляется выбранный элемент (или группа элементов) из модели конструкции;
- Автоматическое позиционирование – выбор этой команды позволяет назначать позиции выбранному элементу (или группе элементов, напр. При выборе этой команды открывается диалоговое окно Автопозиционирование.
- Назначить позицию - позиция назначается элементам с одинаковой геометрией или выбранному элементу.
- Удалить позицию - удаляются позиции, присвоенные всем элементам группы или позиции, присвоенные выбранному элементу.
Контекстное меню для группы
В состав контекстного меню входят опции, позволяющие производить над группами следующие операции:
- Добавить в группу – с помощью этой опции в существующую группу можно добавлять выбранный элемент(ы);
- Выбрать главный элемент в группе – с помощью этой опции можно:
если опция выбирается для группы, то активировать режим выбора, чтобы выбрать главный элемент в модели конструкции;
если опция выбирается для элемента группы, то выбрать этот элемент как главный;
- Удалить – группа удаляется из списка в Инспекторе объектов;
- Удалить из группы – выбранный элемент удаляется из группы.
