Опция предназначена для создания колонн в модели конструкции. Колонна может быть задана как в трехмерном пространстве, так и на плоскости. Плиты и плитные фундаменты вставляются на горизонтальных планах заданного этажа (на виде сверху).

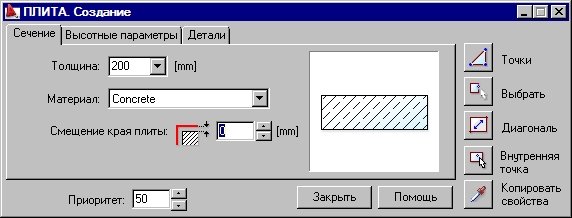

Диалоговое окно Плитный фундамент. Создание доступно:
- в меню: Строительные чертежи > Создать > Плиты или / Плитный фундамент;
- из ленты: ASD - Модель > Элементы > Плитный фундамент;
- на панели инструментов: Создать > (Плита)
или (Плитный фундамент)
; - командная строка: RBCX_DEF_SLAB или RBCX_DEF_SLAB_FOUNDATION.
Прим.: При копировании этажа, плиты перекрытия не копируются на верхние этажи.
Диалоговое окно Плитный фундамент. Создание состоит из таких закладок:
В поле Приоритет вводят значение приоритета перекрывания (при подгонке с обрезкой) налагающихся друг на друга элементов.
В правой части диалогового окна содержатся несколько иконок, которые используются для выбора режима графического создания лестницы.
- Точки
- последовательно задаются точки, определяющие геометрию плиты/плитного фундамента; - Выбрать
- указывается замкнутая полилиния, которая определяет контур плиты/плитного фундамента; - Диагональ
- объект задается по диагонали, которая затем определяет прямоугольник; плита/плитный фундамент будут созданы по периметру прямоугольника, заданного при помощи диагонали; - Внутренняя точка
- указывается внутренняя точка замкнутого контура; - Копировать свойства
- копируются параметры ранее созданной плиты.
