Здесь определяют геометрические характеристики фахверковых связей стальной конструкции.
Фахверковые связи определяются следующим образом.
- Открывают диалоговое окно. Оно доступно:
- в меню: Сталь > Типовые конструкции > Фахверковые связи;
- из ленты: ASD - Модель > Типовые конструкции > Фахверковые связи;
- на панели инструментов: Типовые элементы > Фахверковые связи
.
- В области рисования указывают вспомогательные линии связей (они задают плоскость, на которой будут лежать связи).
- Выбирают две колонны между которыми будут генерироваться связи.
- Указывают ограничители (элементы, которые будут учитываться при формировании фасонок), такие как, например, лежащая на колоннах балка, которая может быть верхним ограничителем фахверковых связей.
См. также: Принципы определения фахверковых связей.

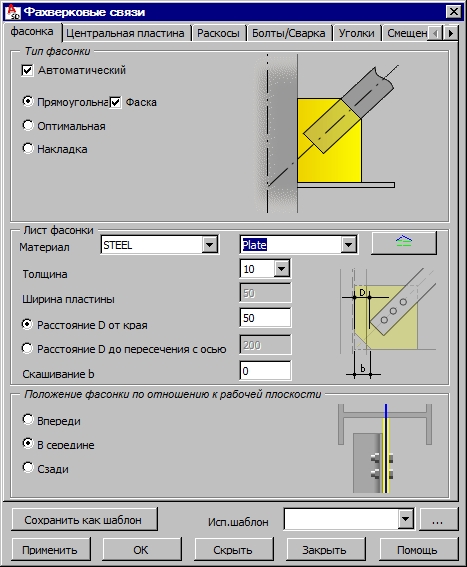

Определяют геометрические характеристики фасонок на колоннах:
прямоугольная пластина;
пластина оптимальной формы;
накладка.
Для фасонки первого типа (прямоугольная пластина) доступна также опция Фаска. Если она включена, то созданная фасонка будет скошена (см. рисунок ниже).
Фасонка может быть создана автоматически (опция Автоматический). Если опция Автоматический выключена, то все размеры пластины будут определены пользователем. Поля редактирования для определения размеров пластины в этом случае становятся доступными (количество полей редактирования зависит от выбранного типа пластины).
Параметры фасонки.
- Материал.
- Семейство, к которому фасонка принадлежит. Семейства, находящиеся в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, где можно выбрать нужное семейство. - Толщина пластины.
- Расстояние D от края профиля раскоса (см. рисунок ниже).
- Расстояние D от конца раскоса до пересечения с осью (см. рисунок ниже).
- Величина фаски b – см. рисунок в диалоговом окне.
- Ширина пластины w – эта опция доступна только для третьего типа фасонки.
Опции, находящиеся в нижней части диалогового окна, позволяют определять расположение фасонки по отношению к рабочей плоскости (т.е. к оси профиля колонны).
фасонка впереди плоскости;
фасонка в плоскости;
фасонка за плоскостью.
Кроме того, есть возможность задать значения смещения созданной плоскости связи (в поле Смещение плоскости связи). Если значение смещения отлично от нуля, то фахверковые связи (вместе со всеми его элементами) передвигаются на заданную величину.
После определения параметров фасонки переходят на закладку Раскосы.
