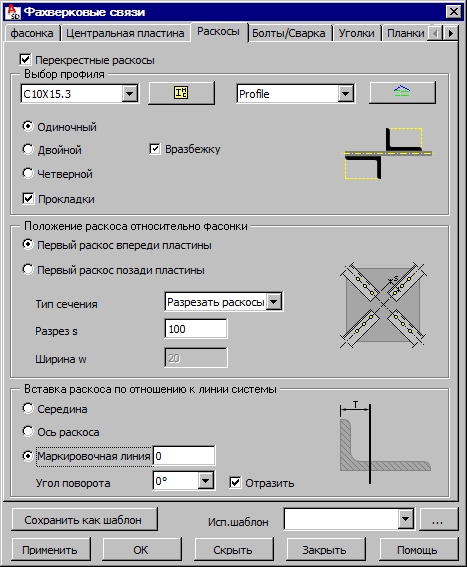

Опции, находящиеся в этой закладке, позволяют создавать параметры раскосов.
Верхняя часть диалогового окна содержит опцию Перекрестные связи. При включении этой опции создаются пересекающиеся связи (два пересекающихся раскоса); если эта опция выключена, создаётся только один раскос (см. рис. ниже).
пересекающиеся связи непересекающиеся связи
Параметры профилей раскосов:
- тип профиля, из которого будут сделаны раскосы; профили, находящиеся в списке подбора, были созданы в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом откроется диалоговое окно Список профилей, где можно взять нужный профиль. Если выбран трубный профиль, то становится доступной закладка Трубы. - семейство профилей, к которому будут принадлежат раскосы. Семейства, находящиеся в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, где можно выбрать нужное семейство. - тип поперечного сечения раскосов:
- одиночный – раскос состоит из одного профиля;
- двойной – раскос состоит из двух профилей (т.е. уголков); существуют два возможных способа взаимного расположения уголков по отношению друг к другу:
уголки обушком к обушку;
уголки, расположенные друг к другу углами
раскос состоит из четырёх профилей (уголков).
Средняя часть диалогового окна включает опции, используемые для определения положения раскосов по отношению друг к другу и к накладке:
- Первый раскос впереди пластины;
- Первый раскос позади пластины;
- Тип сечения (типы взаимного расположения раскосов):
оба раскоса обрезаны;
обрезан первый раскос;
первый раскос сплошной;
раскосы пересекаются;
раскосы пересекаются (есть пластина);
первый раскос обрезан (есть пластина);
первый раскос сплошной (есть пластина);
первый раскос с фасонкой;
первый раскос сплошной с фасонкой.
- Параметры взаимного позиционирования раскосов (на чертежах отдельных типов позиционирования раскосов представлены символические величины):
- укорочение s (недоступно для сплошных раскосов)
- ширина накладки w (доступна только для двух последних типов расположения раскосов).
Опции в нижней части диалогового окна используются для определения расположения раскосов относительно линии системы связей (плоскости связей); раскосы могут быть расположены следующим образом:
- Середина – на центральной линии полки профиля раскоса;
- Ось раскоса - на оси раскоса;
- Маркировочная линия T – это линия, на которой будут расположены болты; линия определяется величиной T (расстояние от кромки профиля ).
Используя опции Угол поворота и Отразить, получают расположение профиля раскосов относительно плоскости связей рамы.
После создания параметров раскосов и перехода на вкладку "Болты/Сварка" на экране появится диалоговое окно Фахверковые связи. Болты. Сварка.
