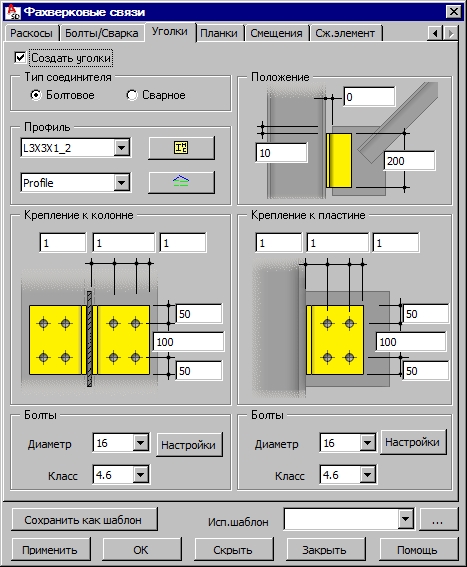

Опции на закладке Уголки используются для определения параметров соединительных уголков.
Если опция Создать уголки отключена, то уголки не будут созданы. При включении опции Создать уголки создаются уголки, соединяющие пластину с колонной.
Параметры уголков:
- тип соединения (сварное или болтовое);
- профиль уголка - семейство, к которому принадлежит уголок.
Профили, доступные в списке выбора, определяются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом открывается диалоговое окно Список профилей, где можно взять нужный профиль.
Семейства профилей, которые доступны в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом откроется диалоговое окно Диспетчер семейств, где можно взять нужное семейство.
- Опции в этой части диалогового окна используются также для задания положения уголка. Задается длина уголка, расстояние уголка до края плиты. Ориентировать уголок можно двумя способами:
уголок прикрепляется к колонне более длинной его стороной;
уголок прикрепляется к пластине более длинной его стороной.
Ниже задаются следующие параметры крепления уголка к колонне либо к пластинам (эти поля доступны только в том случае, когда речь идет о болтовом соединении уголка к колонне/пластине):
- вертикальный и горизонтальный шаг болтов;
- расстояния от болтовых отверстий в уголке до края плиты.
В нижней части диалогового окна имеется список для выбора параметров болта (его диаметра и класса), отдельно для прикрепления к колонне и отдельно для прикрепления к пластине. Нажмите кнопку "Настройки", чтобы открыть диалоговое окно Параметры болта.
