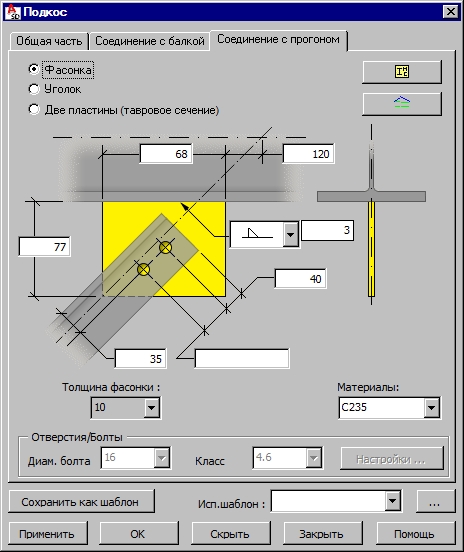

После определения геометрических характеристик на закладке Общая часть можно переходить к закладке Соединение с прогоном.
Опции в верхней части диалогового окна позволяют подбирать тип соединения между связью и прогоном; существуют следующие варианты соединений:
- при помощи фасонки (накладка приваривается к прогону по направлению оси);
- при помощи уголка, присоединяемого к прогону посредством болтов;
- при помощи двух пластин, приваренных одна к другой (в форме тавра) и присоединяемых к прогону посредством болтов.
Профили в списке выбора типов профилей, создаются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом открывается диалоговое окно Список профилей, где можно взять нужный профиль.
Семейства профилей, которые доступны в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. Открывается диалоговое окно Диспетчер семейств, где можно выбрать нужное семейство.
Параметры фасонки:
- толщина фасонки;
- материалы;
- размеры фасонки (высота и ширина);
- параметры болтов и отверстий для них:
- расстояние от конца элемента связи до первого крепёжного элемента;
- расстояние между крепёжными деталями;
- расстояние между линией крепления и кромкой профиля связи;
- диаметр и класс болтов; при нажатии на кнопку Настройка открывается диалоговое окно Параметры болта;
- толщина сварных швов.
Параметры уголка:
- длина уголка;
- расположение уголка относительно оси прогона в поперечном сечении;
- параметры болтов и отверстий для них:
- расстояние от конца элемента связи до первого крепёжного элемента;
- расстояние между крепёжными деталями;
- расстояние между линией крепления и кромкой профиля связи;
- диаметр и класс болтов; при нажатии на кнопку Настройка открывается диалоговое окно Параметры болта;
- расположение в поперечном сечении крепёжных элементов, соединяющих уголок с прогоном;
- шаг крепёжных элементов в уголке в продольном направлении.
Параметры двух сваренных пластин (таврового сечения):
- длина соединительных пластин;
- высота вертикальной плиты, включая толщину горизонтальной;
- параметры болтов и отверстий для них:
- расстояние от конца элемента связи до первого крепёжного элемента;
- расстояние между крепёжными деталями;
- расстояние между линией крепления и кромкой профиля связи;
- диаметр и класс болтов; при нажатии на кнопку Настройка открывается диалоговое окно Параметры болта;
- шаг крепёжных элементов в поперечном сечении;
- шаг по длине.
Внизу диалогового окна находится поле подбора Шаблон, которое содержит шаблоны (схемы) связей, созданные пользователем. После создания геометрии ограждения и параметров его составляющих можно эти данные сохранить, напечатав имя в поле Шаблон и нажав на кнопку Сохранить как шаблон. В дальнейшем при создании связей и выбора имени сохранённого шаблона все параметры в диалоговом окне будут такими же, какими они были сохранены в шаблоне.
Внизу диалогового окна расположены следующие кнопки:
- Применить – определенный прогон генерируется на чертеже, диалоговое окно не закрывается; это позволяет проверить, был ли подкос правильно определен;
- OK – подкос генерируется, а диалоговое окно закрывается;
- Скрыть - диалоговое окно исчезает с экрана; чтобы его восстановить необходимо нажать на клавишу Esc;
- Закрыть – закрывается диалоговое окно, но связь не создаётся.
