На закладке Ступени определяют данные по ступеням: тип профилей, тип семейства и материал.

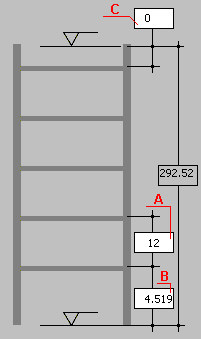

Опции, находящиеся в этой закладке, используются для распределения ступенек по длине лестницы; это возможно осуществить с помощью следующих параметров (см. рис. ниже):
- A – вертикальный шаг ступеней;
- B – расстояние от уровня нижнего этажа до нижней ступени;
- C – расстояние от верхней ступени до уровня верхнего этажа.
Величины A, B и C строго связаны друг с другом; по умолчанию величина C принимается 0 (самая высокая ступенька располагается на высоте, равной уровню верхнего этажа). Если для данных значений A и C размер B слишком маленький для прикрепления самой нижней ступеньки, то величина параметра C автоматически изменяется.
Эта закладка также предоставляет информацию о разнице между уровнями верхнего и нижнего этажей.
В верхнем правом углу диалогового окна содержатся опции для подбора метода крепления ступеньки к вертикальным стержням (какие опции доступны в этом поле окна зависит от профиля, из которого изготавливаются вертикальные элементы).
- Для уголков и полосовой стали Простое (конец ступеньки подходит к лицевой стороне профиля) и В отверстие (см. рис. ниже)
Простое соединение Соединение в отверстие
- Для труб Соединение подгонкой и Соединение обрезкой
Соединение подгонкой Соединение обрезкой
Опции, расположенные в нижней части диалогового окна, используются для создания таких атрибутов ступеней, как профили стержней, типы семейств стержней и материал.
Профили, доступные в списке выбора, определяются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом открывается диалоговое окно Список профилей, где можно взять нужный профиль.
Семейства профилей, которые доступны в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, откуда берут нужное семейство.
. В диалоговом окне Список профилей выбирают нужный. Список профилей ступенек может включать такие типы профилей, как уголки, полосовую сталь и трубы. После определения всех параметров переходят на закладку Соединения.
