Данная процедура предназначена для изменения размеров подоконника проема на экранном представлении "План подоконников".
- Дважды щелкните проем.
- Перейдите на вкладку "Отображение".
- Убедитесь, что в категории "Общие" для компонента "Отображение" выбрано значение *НЕТ*.
- Для элемента "Управление отображением" выберите значение "Этот объект". Прим.: Чтобы применить эти изменения ко всем проемам на чертеже, выберите "Стандартный параметр чертежа".
- Для элемента "Экранное представление" выберите значение "План подоконников".
- При необходимости раскройте "Графические свойства объекта"
"Дополнительные" и щелкните
(размеры подоконников). - В электронной таблице "Размеры подоконников" введите значения удлинения и ширины подоконника.
Компоненты А и В порога относятся к внешней стороне проема. Компоненты C и D порога относятся к его внутренней стороне.
- Нажмите "ОК".
- В раскрывающемся списке экранного представления, нажимая расположенные рядом с отдельными компонентами подоконников значки с изображением лампочки, можно включать или отключать их видимость.
Контекстное меню проемов позволяет изменять размеры подоконников и настройки их видимости. Делается это следующим образом:
- Выберите проем, параметры которого нужно изменить, щелкните правой кнопкой мыши, а затем выберите "Редактировать экранное представление".
- В диалоговом окне "Экранное представление объектов" выберите вкладку "Графические свойства".
Текущее экранное представление выделено полужирным шрифтом.
- Выберите экранное представление, в котором требуется отобразить внесенные изменения, и выберите опцию "Переопределение объекта". Если настройка "Переопределение объекта" уже выбрана, щелкните значок
в верхнем правом углу вкладки. - Перейдите на вкладку "Прочие".

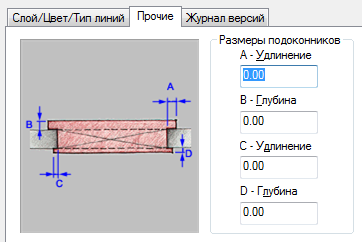

Размеры подоконника проема
- В группе "Размеры подоконников" введите значения удлинения и глубины подоконника.
- На вкладке "Слой/Цвет/Тип линий" в разделе "Видимый" нажимайте, если необходимо, на значки с изображением лампочки для включения видимости отдельных экранных компонентов подоконника.
- Дважды нажмите "ОК".
