Синхронизация чертежа проекта с AD-стандартами

Эта процедура используется для синхронизации чертежа проекта со AD стандартами проекта.

Прим.: Если в конфигурации стандартов задан автоматический или полуавтоматический режим синхронизации, синхронизация выполняется при каждом открытии чертежа.

1. Открыть чертеж проекта, который требуется синхронизировать.
2. Выберите вкладку "Управление"панель "Стандарты проекта""Синхронизировать проект".

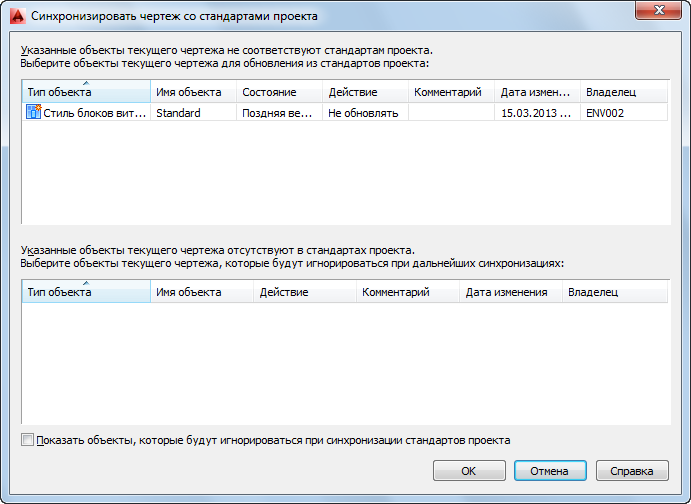

   Синхронизация чертежа проекта с AD стандартами

   На дисплей выводятся два списка. В верхнем списке приводятся стили и графические параметры, соответствующие стилям и графическим параметрам стандартов проекта, но имеющие старую версию стандартного стиля или графического параметра, или нестандартную (новую) версию. В нижнем списке приводятся стили и графические параметры, не соответствующие стилям или графическим параметрам стандартов (нестандартизированные стили и графические параметры).

3. Чтобы синхронизировать стиль или графический параметр со старой версией или нестандартной (новой) версией, следует в раскрывающемся списке "Действие" выбрать "Обновить из стандартов".
4. Чтобы пропустить стиль или графический параметр со старой или нестандартной (новой) версией, в раскрывающемся списке "Действие" выберите "Не обновлять".

   В этом случае нестандартная версий остается в чертеже и не обновляется стандартной версией. Во время следующей синхронизации чертежа стиль или графические параметры вновь появляются в списке старых или нестандартный версий.

5. Чтобы игнорировать стиль или графический параметр со старой или нестандартной версией, в раскрывающемся списке "Действие" выберите "Игнорировать".

   В этом случае во время последующих синхронизаций нестандартная версия не будет отображаться в списке, за исключением случаев, когда будет установлен флажок "Показать объекты", которые игнорируются во время синхронизации со стандартами проекта, или в Диспетчере стилей или в Диспетчере экранных представлений для стиля или настройки отображения будет снят флажок "Игнорировать", см. раздел Исключение стилей и параметров отображения из синхронизации.

   Опцию "Игнорировать" следует использовать только в четко определенных исключительных случаях, когда известно, что стиль или графический параметр не должен соответствовать стандартам проекта.

6. Чтобы пропустить нестандартизированный стиль или графический параметр, следует в раскрывающемся списке "Действие" выбрать "Пропустить".

   При следующей синхронизации стиль или графический параметр снова будут отмечены как нестандартизированные.

   Прим.: В данном окне нельзя изменить статус нестандартизированного стиля или графического параметра на стандартный. Для этого необходимо добавить нестандартизированный стиль в стандарты проекта, как описано в разделе Добавление стандартных компонентов из чертежа проекта в чертеж стандартов проекта.
7. Чтобы игнорировать нестандартизированный стиль или графический параметр, следует в раскрывающемся списке "Действие" выбирать "Игнорировать".

   В этом случае во время последующих синхронизаций нестандартизированный объект будет игнорироваться, за исключением ситуации, когда будет установлен флажок "Показать объекты", которые игнорируются во время синхронизации со стандартами проекта, или в Диспетчере стилей или Диспетчере экранных представлений для настройки отображения будет снят флажок "Игнорировать", см. в разделе Исключение стилей и параметров отображения из синхронизации.

8. Нажмите кнопку ОК.
