Синхронизация проекта с AD-стандартами

Если в проекте заданы и включены AD стандарты проекта, можно синхронизировать проект по этим стандартам.

При синхронизации проекта синхронизируются все чертежи проекта. В зависимости он настройки системы и размера проекта данный процесс может занять довольно много времени. Если во время синхронизации открыть чертеж проекта, то, возможно, он не будет правильно синхронизирован, так как после синхронизации его нельзя будет сохранить. В таком случае необходимо закрыть чертеж и повторить синхронизацию.

Прим.: При синхронизации проекта чертежи стандартов проекта не синхронизируются друг с другом, даже если они расположены в папке проекта.

1. Следует убедиться, что проект, который требуется синхронизировать, является текущим.
2. Щелкните вкладку "Управление"панель "Стандарты проекта"Синхронизировать проект.

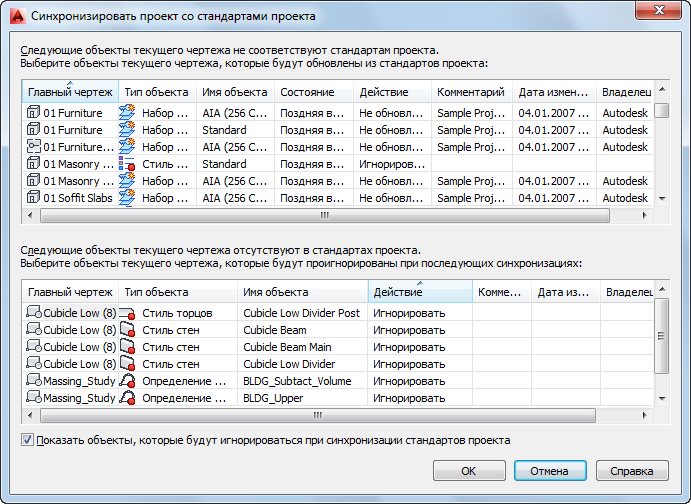

   Синхронизация проекта с AD стандартами

   В диалоговом окне синхронизации имеется два списка. В верхнем списке приводятся стили и графические параметры со старыми версиями стандартных стилей или графических параметров, или с нестандартными (новыми) версиями. В нижнем списке приводятся не стандартизированные стили или графические параметры. Определения терминов см. в разделе Терминология стандартов проекта.

3. Чтобы синхронизировать стиль или графический параметр со старой версией или нестандартной (новой) версией, следует в раскрывающемся списке "Действие" выбрать "Обновить из стандартов".
4. Чтобы пропустить стиль или графический параметр со старой или нестандартной (новой) версией, в раскрывающемся списке "Действие" выберите "Не обновлять".

   В этом случае нестандартная версий остается в чертеже и не обновляется в соответствии со стандартами. При следующей синхронизации стиль или графический параметр снова будут в списке несоответствия со стандартами.

5. Чтобы игнорировать стиль или графический параметр, несоответствующий стандартам, в раскрывающемся списке "Действие" выберите "Игнорировать".

   В этом случае во время последующих синхронизаций несовместимый объект будет игнорироваться, если не установлен флажок "Показать объекты, которые назначено игнорировать во время синхронизации стандартов проекта", или если в Диспетчере стилей или Диспетчере экранных представлений для параметра представления снят флажок "Игнорировать", как описано в разделе Исключение стилей и графических параметров из синхронизации.

   ОПАСНО: Опцию "Игнорировать" следует использовать только в четко определенных исключительных случаях, когда известно, что стиль или графический параметр не должен соответствовать стандартам проекта.
6. Чтобы пропустить нестандартизированный стиль или графический параметр, следует в раскрывающемся списке "Действие" выбрать "Пропустить".

   При следующей синхронизации стиль или графический параметр снова будут отмечены как нестандартизированные.

   Прим.: В данном окне нельзя изменить статус нестандартизированного стиля или графического параметра на стандартный. Для этого необходимо добавить нестандартизированный стиль к стандартам проекта, как описано в разделе Добавление стандартных компонентов из чертежа проекта в чертеж стандартов проекта.
7. Чтобы игнорировать нестандартизированный стиль или графический параметр, следует в раскрывающемся списке "Действие" выбирать "Игнорировать".

   В этом случае во время последующих синхронизаций нестандартизированный объект будет игнорироваться, если не установлен флажок "Показать объекты, которые назначено игнорировать во время синхронизации стандартов проекта", или если в Диспетчере стилей или Диспетчере экранных представлений для параметра представления снят флажок "Игнорировать", как описано в разделе Исключение стилей и графических параметров из синхронизации.

8. Нажмите кнопку ОК.
