Проверка на наличие ошибок в режиме реального времени
Помимо проверки на отсутствие дублирующих друг друга назначений ссылок на компоненты схем и номеров проводов, выполняемой в AutoCAD Electrical в процессе вставки и редактирования, предусмотрена возможность отображения предупреждений в реальном времени. Проверка на наличие ошибок в режиме реального времени по умолчанию включена на вкладке "Свойства проекта"
"Параметры проекта".
Если в процессе вставки/редактирования введено существующее позиционное обозначение компонента/номер провода, отображается диалоговое окно с предупреждением. В этом диалоговом окне содержится уведомление о дублировании и предлагаются альтернативные имена позиционных обозначений на основе заданного пользователем формата. Можно подтвердить использование дубликата позиционного обозначения, принять предложенное новое позиционное обозначение или ввести новое позиционное обозначение с клавиатуры.
Если выбрано отображение предупреждений в реальном времени, для каждого проекта создается файл протокола ошибок. Предупреждение сохраняется в файле журнала с именем "<имя_проекта>_error.log" во вложенном каталоге пользователя. Если файл протокола уже существует, новая информация добавляется к этому файлу. Записи об отдельных ошибках отделены друг от друга пустой строкой.
О файле .wdn
Файл .wdn представляет собой текстовый файл, специально предназначенный для проверки клемм. Проверка на повторение номеров клемм, перечисленных в данном файле, не предусмотрена. Чтобы исключить при проверке дублирования определенный диапазон клемм, например все клеммы с номером "1", у которых имя позиционного обозначения начинается с "T", используйте подстановочные знаки. Поиск файла <имя_проекта>.wdn в AutoCAD Electrical выполняется в той же папке, в которой хранится файл определения проекта (*.wdp). Если файл <имя_проекта>.wdn не найден, AutoCAD Electrical выполняет поиск файла default.wdn в папке проекта C:\Пользователи\{имя пользователя}\Документы\Acade {версия}\AeData\Proj\.
Файл .wdn, используемый по умолчанию, содержит фильтры номеров клемм GND, PE и E. Они игнорируются при проверке повторяющихся номеров и не указаны в отчете "Проверка электрических схем".
Проверка на наличие ошибок проводов
Утилита "Проверка/исправление указателей разрывов" служит для проверки допустимости указателей на скрытые дополнительные данные с обеих сторон разрыва/петли. При неудовлетворительном результате проверки выполняется восстановление соответствующих указателей.
Утилита "Проверка/трассировка провода" служит для устранения неполадок, связанных с несоединенными или укороченными проводами и указателями недопустимых разрывов на пересечении проводов.
Инструмент "Проверка чертежей" служит для обнаружения и устранения неполадок, связанных с проводами и номерами проводов в активном проекте, а также для вывода отчета о них. Выберите один из доступных параметров:
- Сегменты проводов, связанные посредством разрывов на пересечениях проводов
- Очистка неверных номеров проводов и указателей меток цвета/сечения
- Поиск и удаление проводов нулевой длины
- Все правильные сегменты проводов отображаются с использованием временных графических обозначениях.

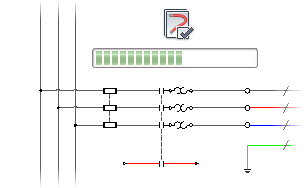

Проверка AutoCAD Electrical
Этот инструмент служит для выявления и устранения неполадок определенных типов, которые могут повлиять на чертеж AutoCAD Electrical. В результате работы инструмента "Проверка AutoCAD Electrical" отображается отчет об обнаруженных неполадках для активного проекта. Можно сохранить этот файл для последующего обращения за справкой или применить к файлу функцию перехода для просмотра и исправления ошибок.
При выполнении проверки AutoCAD Electrical отображается индикатор хода выполнения. По завершении проверки в текстовом поле отображается общее количество обнаруженных ошибок. При выборе параметра "Подробнее" выводится список обнаруженных неполадок. Можно перейти к той части проекта, в которой обнаружена ошибка, и исправить ее.
