Рисование или формирование проводов

Добавлять провода можно одним из следующих способов:

Если устройства назначаются цепи во время соединения их проводами, выполняется обновление цепи и расчет на наличие перегрузок на основании данных о нагрузке и категории нагрузки, имеющихся на устройствах соединителей. С помощью настроек цепей можно задать, будет ли программа выводить предупреждения о наличии перегрузок, давая пользователю возможность решить, следует ли продолжать добавление проводов. При возникновении перегрузки цепи повторные уведомления о наличии перегрузки во время сеанса рисования не выводятся.

При применении ручки + для вызова операции добавления провода программа использует набор свойств соединителя выбранного устройства. Например, для системы программа будет использовать тип системы соединителя выбранного устройства. Если тип системы не определен, операция добавления провода применит в качестве типа системы последний тип, использовавшийся в чертеже или в течение сеанса. В палитре свойств производится фильтрация списка "Системы", в котором в результате отображаются только те системы, которые соответствуют данному соединителю.

В палитре свойств также отображаются:

В списке доступных цепей отображаются только те цепи, которые могут использоваться для выбранного соединителя. Если цепь соединителя не назначена, в списке будет отображено следующее:

В списке цепей также отображается полная нагрузка, назначенная каждой цепи. В списке панелей отображается последняя использовавшаяся панель или "Все", если цепь не определена.

Имеется возможность добавлять провода, используя любой из перечисленных ниже типов сегментов проводов.

Тип сегмента провода Пример
Линия. Этот тип используется для рисования проводов, представленных прямыми линиями.
Дуга. Этот тип используется для рисования проводов дугообразной формы.
Змейка. Этот тип используется для рисования проводов, представленных дугами с переменным направлением смещения.
Полилиния. Этот тип используется для рисования проводов, представленных линиями, соединяемыми под различными углами.
Фаска. Этот тип используется для рисования проводов, представленных плоскими участками.
Сплайн. Этот тип используется для рисования проводов, представленных кривыми, проходящими через заданный набор точек или вблизи него.

Для добавления проводов

Задайте общие свойства (необязательно, когда используется ручка +)

Как задать свойства местоположения

Как задать дополнительные свойства

Как задавать диаметры проводов

Вставка проводов

Вставка (необязательная) провода ввода

  1. В рабочем пространстве "Электрооборудование" запустите команду добавления одним из следующих способов:
    • Выберите вкладку "Главная " панель "Создание" "Провод" .
    • Выберите ручку + на устройстве
    • Откройте палитру инструментов "Провод" и выберите инструмент.

      При необходимости воспользуйтесь прокруткой для отображения инструмента. Поскольку инструменты содержат заранее сконфигурированные свойства для создаваемых с их помощью объектов, то может отсутствовать необходимость задавать некоторые из свойств провода, упомянутых в данной процедуре.

    • Введите wireadd.
    Прим.: В палитре свойств значок обозначает свойство, доступное только во время добавления проводов, а не во время их изменения.

  2. Если необходимо, в палитре свойств задайте или измените добавляемый провод путем выбора стиля провода:
    • Разверните "Основные", затем — "Общие".
    • В списке "Стиль" выберите стиль провода.

      Можно выбрать вариант из имеющихся в текущем чертеже стилей провода.

    Если необходимо выполнить расчет диаметров проводов с помощью инструмента определения текущего размера, то не следует выбирать стиль "Стандартный", входящий в комплект поставки данной программы. По умолчанию в этом стиле не задается материал провода, необходимый для расчета диаметра.

  3. В поле "Описание" введите описание провода.

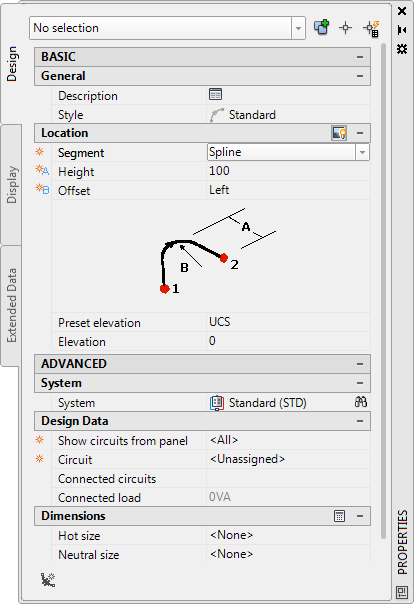

  4. Разверните "Местоположение" и для параметра "Сегмент" выберите используемый тип сегмента провода:
    Если требуется, чтобы использовалась... то...
    Линия выберите "Линия".
    Дуга выберите вариант "Дуга" и выполните следующее:
    • В поле "Высота" введите высоту геометрии.
    • В поле "Смещение" выберите вариант "Влево" или "Вправо", что указывает сторону отображения геометрии.
    Змейка выберите "Змейка" и задайте значения для полей "Высота" и "Смещение".
    Полилиния выберите "Полилиния" и в поле "Радиус" введите значение радиуса, определяющее кривизну сопряжений.
    Фаска выберите "Фаска" и задайте значения для полей "Высота" и "Смещение".
    Сплайн выберите "Сплайн" и задайте значения для полей "Высота" и "Смещение".
    Совет: При рисовании проводов с помощью сегментов в форме дуги, змейки или сплайна имеется возможность переопределить значения полей "Смещение" и "Высота" путем указания точки между двумя устройствами. Это может пригодиться в случае, если необходимо проложить провода по стенам, оборудованию или другой геометрии на виде сверху, или если пользователь не знает точно, какое значение следует ввести для позиции "Смещение". В качестве примера см. раздел "Пример: рисование проводов".
  5. Задайте отметку, выполнив одно из следующих действий:
    • Для параметра "Стандартная заданная отметка" выберите заданную отметку.
    • Для параметра "Отметка" введите значение отметки.

    Различие в значениях отметки для устройств, проводов и панели используется для расчета длины цепи. Следует иметь в виду, что длина цепи может быть рассчитана только в случае, если панель и все устройства данной цепи принадлежат текущему чертежу.

  6. Разверните "Дополнительно", разверните "Система" и в списке "Система" выберите систему, к которой принадлежит провод.
    Прим.: Если для электрического соединителя на устройстве, к которому будет подсоединен провод, система не определена, то к этому соединителю можно подсоединять провод любой системы. Но если система для соединителя задана, то провод должен принадлежать к той же системе, что и соединитель. Если эти системы различны, то провод невозможно будет подсоединить, пока система электрического соединителя не будет соответствовать системе, к которой относится провод. В зависимости от установленных пользователем правил подключения, возможен один из следующих вариантов: либо система выведет запрос на подтверждение изменений перед добавлением провода, либо изменение будет внесено без вывода запроса, либо пользователь не сможет ни внести изменение, ни добавить провод. На систему, к которой относится устройство и которая определяет лишь то, как устройство отображается на чертеже, все это не влияет. Более подробная информация о системах приведена в разделе "Настройка определения электрической системы " и "Работа с системами".
  7. Разверните "Проектные данные" и укажите, следует ли назначать устройства в какую-либо цепь при соединении этих устройств проводами:
    Если требуется... то...
    соединить устройства проводами без назначения их цепи для параметра "Цепь" выберите "Не назначено".
    назначить устройства какой-либо цепи для параметра "Показать цепи панели" выберите панель, которая содержит данную цепь. Можно выбирать из панелей, имеющихся в текущем чертеже или в базе данных электрического проекта. Затем в списке "Цепь" выберите цепь.
    Внимание: Чтобы использовать инструмент определения текущего размера для расчета диаметров проводов, следует выбрать цепь, тип системы которой — "Энергоснабжение и освещение". Не следует выбирать тип "Не назначено" или цепь, имеющую другой тип системы.
    Прим.: При соединении устройств проводами программа назначает эти устройства указанной цепи, если эти устройства не назначены уже какой-либо цепи. В этом случае свойство "Цепь" не может быть изменено. Имеется возможность вручную создать цепь, состоящую из нескольких участков. Это достигается путем изменения указанной цепи во время добавления проводов или путем рисования провода между двумя устройствами, которые уже назначены разным цепям.
  8. Разверните "Размеры" и задайте диаметры проводов, выполнив одно из следующих действий:
    • В строке "Размеры" щелкните на , чтобы с помощью инструмента определения текущего размера рассчитать диаметры.

      Этот инструмент выполняет вычисления, используя

      • заданные в стиле провода параметры материала и номинального температурного коэффициента для провода
      • номинал указанной цепи системы "Энергоснабжение и освещение"
      • заданное в чертеже номинальное значение температуры окружающей среды. Для получения сведений о задании температуры окружающей среды, см. раздел "Конфигурирование параметров создания цепей".
    • Выберите или введите значения диаметра для провода под напряжением, нулевого проводов, провода заземления и изолированного заземления.

    Провода, для которых необходимо выполнять расчет или задавать диаметры, определяются техническими условиями проекта для выбранного стиля провода.

  9. Соедините устройства проводами:
    Если требуется... то...
    вставить провода вручную в чертеже с помощью электрических привязок вручную укажите устройства для соединения проводами. В качестве примера см. "Пример: рисование проводов".
    Прим.: Во время выполнения соединения устройств проводами в палитре свойств можно видеть назначенную цепь ("Подключенные цепи") и значение общей нагрузки в ней ("Подключенная нагрузка"). В случае цепей с несколькими участками отображаются все цепи и их общие нагрузки.
    создать провода в командной строке введите с (создать) для создания проводов между всеми устройствами, которые назначены указанной цепи.
  10. Следует выполнить одну из следующих операций:
    • Чтобы добавить ввод, нажмите Enter и щелкните мышью в направлении панели. Внешний вид ввода зависит от свойств аннотации данного стиля провода.
    • Для завершения команды без добавления ввода нажмите клавишу Enter дважды. Добавить ввод можно позднее, как показано в чертеже провода ввода.
