Создание схемы автоматизированного назначения слоев и цветов

Прим.:

После снятия флажка "Автоматизировать назначение слоев и цветов при создании объектов" действуют настройки слоев и цветов AutoCAD по умолчанию.

1. В структуре "Настройка" разверните узел "Настройки DWG Plant 3D". Щелкните "Настройки слоя и цвета".

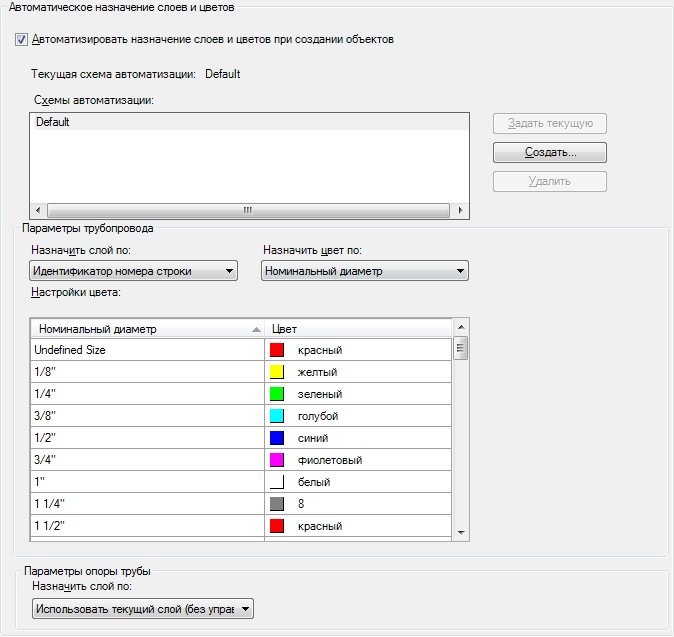

2. В области "Автоматическое назначение слоев и цветов" выполните следующие действия.
   • Убедитесь, что установлен флажок "Автоматизировать назначение слоев и цветов при создании объектов".
   • Щелкните "Создать".

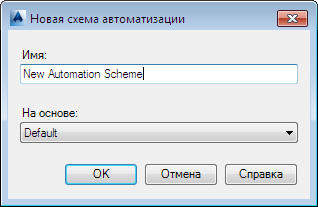

3. В диалоговом окне "Новая схема автоматизации" выполните следующие действия.
   • В поле "Имя" введите имя для автоматизированной схемы.
   • В списке "На основе" щелкните существующую схему (например, По умолчанию).
   • Нажмите "ОК".

4. В области "Автоматическое назначение слоев и цветов" выполните следующие действия.
   • В списке "Назначить слой по" щелкните свойство (например, Миникаталог).
   • В списке "Назначить цвет по" щелкните свойство или оставьте настройку без изменения (например, Номинальный диаметр).
   • В столбце "Цвет" щелкните цвет, который необходимо изменить. В диалоговом окне AutoCAD "Выбор цвета" щелкните новый цвет. Нажмите "ОК".

     Дополнительные сведения о диалоговом окне "Выбор цвета" см. в разделе "Задание текущего цвета" справочной системы AutoCAD.

   • Нажмите кнопку "Сохранить изменения".
   • Чтобы заменить схему по умолчанию новой схемой, щелкните "Установить".
5. Нажмите "ОК".

   Новая автоматизированная схема отражается во всех открытых моделях. Все прочие модели в проекте отражают это изменение при их открытии.
