Слоя предоставляют удобный метод изоляции участков линий или областей применения в насыщенной области. Слои можно включать и отключать для просмотра тех или иных интересующих вас объектов.
Схемы назначения слоев и цветов можно создавать на основе любого свойства объекта Plant 3D. Трубопроводы и опоры труб используют задействованную в данный момент схему. Компоненты конца линии, например насосы или резервуары, не следуют схеме.
Среди множества автоматизированных схем слоев и цветов, которые можно настроить, имеются следующие.

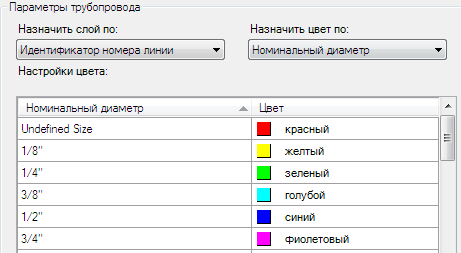

- Слой по номеру линии и цвет по размеру трубы
- Слой по номеру линии и цвет по миникаталогу трубы
- Слой по миникаталогу трубы и цвет по размеру трубы
- Слой по области применения и цвет по размеру трубы
- Слой опор труб на основе соединенных труб
- Опоры труб на одном слое
В случае настройки автоматизированной схемы трубопровод и опоры труб, помещенные в модель, следуют схеме.
При настройке автоматизированной схемы слоев и цветов запомните следующие рекомендации.
- Автоматизированные схемы можно создавать на основе списка свойств трубы.
- Можно дополнить список свойств, по которым назначаются цвета, создав новый список выбора.
- Может переключиться на другую схему в диалоговом окне "Настройка проекта" после создания проекта.
- В случае изменения автоматизированной схемы изменения немедленно отображаются в открытой модели. Другие модели проекта обновляются при их открытии, если свойство synchstylesmode задано для обновления чертежей 3D-моделей при открытии.
- Если не включить автоматизированную схему (если снять флажок "Автоматизировать назначение слоев и цветов при создании объектов"), будут задействованы настройки слоев и цветов AutoCAD по умолчанию.
