Проверка 3D-модели по чертежу P&ID (только в Plant 3D)

Перед началом убедитесь, что используется последняя и доступная версия чертежа P&ID.

Прим.: Не проверяйте модель на наличие несоответствий с P&ID, если используются элементы-заместители. (Элементы-заместители игнорируются. Однако можно выполнить проверку только модели для поиска элементов-заместителей и заменить их фактическими деталями. Затем можно выполнить проверку модели по чертежу P&ID.)

1. В Диспетчере проектов щелкните правой кнопкой мыши модель, которую требуется проверить. Нажмите "Подтвердить".
   Прим.: Если требуется выполнить проверку всего проекта, щелкните правой кнопкой мыши узел проекта.
2. После закрытия диалогового окна "Ход проверки" выполните одно из следующих действий.
   • Если в моделях отсутствуют ошибки, отобразится сообщение "Проверка завершена". Нажмите кнопку "ОК".

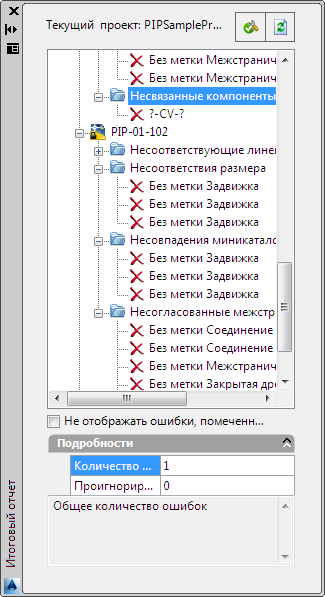

   • Если в одном или нескольких чертежах выявлены ошибки, отобразится окно "Итоговый отчет". Переходите к следующему шагу.

3. Чтобы просмотреть информацию о каждой из ошибок, в структуре "Итоговый отчет" щелкните узел ошибки. Будет выполнено зумирование чертежа до проблемного объекта.
4. Выполните действие при ошибке, указанное на панели "Подробности".
