Используется для создания нового ортогонального вида.
Способы доступа
найти
Лента: вкладка "Главная"
панель "Ортогональные виды" команда "Создать ортогональный вид" Лента: вкладка "Ортогональный вид" панель "Ортогональные виды" команда "Создать вид"
Ввод команды:
plantorthocreate
Сводная информация

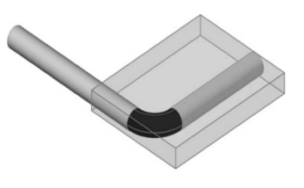

Модель отображается на временном чертеже с помощью OrthoCube. Пользователь может определить новые ортогональные виды модели, а также задать их контуры и положение.
Список запросов
Укажите точку вставки видового экрана или [Масштаб/Поворот/Существующий/Отмена]:
Масштаб
Укажите масштаб или ? <0,0100>:
Можно задать масштаб или ввести "?", чтобы открыть диалоговое окно "Задать масштаб ортогонального вида". В диалоговом окне можно выбрать масштаб для двумерного чертежа.Поворот
Укажите угол поворота <0>:
Задание угла, например <90>, для поворота ортогонального вида перед его размещением на чертеже.
Существующий
Использование существующего видового экрана.
Отмена
Можно скорректировать ранее заданные масштаб или угол поворота без повторного создания ортогонального вида.
