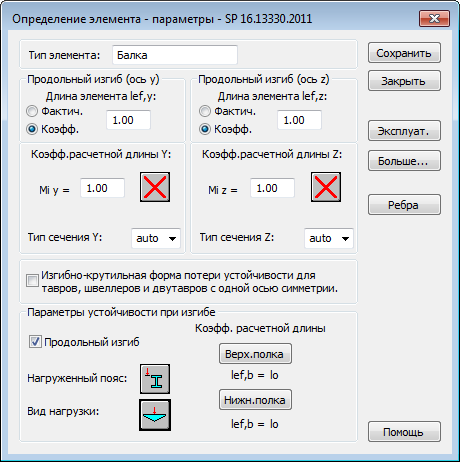

Это диалоговое окно позволяет определить параметры норм типа элемента в соответствии с нормой SP16.13330.2011.
Доступ
- Щелкните Проект
Расчет стальных элементов - Опции Параметры норм, чтобы открыть диалоговое окно "Тип элемента", а затем нажмите кнопку
. - Выберите в диалоговом окне "Определения" Параметры.
Элементы диалогового окна
- Тип элемента
- Указывается имя выбранного типа элемента. Прим.: Можно ввести новое имя в поле "Тип элемента".
- Продольный изгиб (ось Y) или Продольный изгиб (ось Z)
- Параметры "Продольный изгиб (ось Y)" и "Продольный изгиб (ось Z)" используются для определения длины элемента в соответствующей плоскости.
-
Введите значение в поле Длина элемента, а затем определите длину одним из следующих способов:
- Выберите Реальный, чтобы использовать значение в поле "Длина элемента" в качестве длины элемента.
- Выберите Коэффициент, чтобы использовать значение в поле "Длина элемента" в качестве коэффициента, на который должна быть умножена реальная длина элемента, чтобы получить требуемую величину. Например, если ввести 0.25, то длина равна 1/4 реальной длины.
Прим.: Для одновременного определения нескольких элементов, чьи фактические длины отличаются и, например, равномерно расположены дополнительные опоры - второй метод очень удобен. Такой способ определения длины требуется в том случае, когда набор параметров должен быть сохранен как категория. Если введеное значение 1.0 гарантирует, что каждый определенный элемент, использующий категорию Ly, получает в качестве приведенной длины свою фактическую длину. - Коэффициент расчетной длины (Y и Z)
- Коэффициенты расчетной длины используются для определения коэффициентов расчетной длины элемента.
Фактическая длина стержня автоматически вводится в соответствующие поля.
Коэффициент расчетной длины зависит от условий концевых опор узлов элемента в плоскости изгиба.
Щелкните
значок, соответствующий выбранному типу продольного изгиба, чтобы открыть диалоговое окно "Типы продольного изгиба", которое используется для определения расчетной длины элемента. Тут приведены типичные схемы опирания элементов; если одна из них выбрана, значения коэффициента будут приняты или высчитаны автоматически. Значки диалогового окна "Типы продольного изгиба" разделены на две группы:- Типичные (нормативные) способы опоры элемента и соответствующие значения коэффициентов продольного изгиба.
- Параметры, используемые для расчета коэффициентов изгиба для колонн многоэтажных рам.
Если при расчете конструкции в элементе обнаруживается сжимающее усилие, даже незначительное по сравнению с другими внутренними усилиями, то программа по умолчанию выполняет расчет на устойчивость. Программа не делает отдельного расчета, учитывать ли влияние продольного изгиба или нет.
Выберите
, чтобы исключить влияние продольного изгиба из расчетов. Типы сечений для каждого направления изгиба позволяют получить соответствующие коэффициенты (α, β) согласно таблице 7 для получения коэффициента продольного изгиба ϕ - см. 7.1.3 формула (8).
- Проверка изгибно-крутильной потери устойчивости для тройников, каналов и I-сечений с одноосевой симметрией
- Выберите этот параметр, чтобы выполнить дополнительную проверку для элементов определенного типа формы на изгибе в соответствии с правилами, указанными в 7.1.5 и Приложении D.
- Параметры продольного изгиба
- Используйте "Параметры продольного изгиба", чтобы выбрать опции, которые следует использовать при проверке элемента на продольный изгиб.
- Продольный изгиб
- Выберите этот параметр, чтобы учитывать требования норм, касающиеся поперечной потери устойчивости, в процессе вычислений.
- Уровень нагрузки
- Щелкните значок "Уровень нагрузки", а затем выберите тип уровня нагрузки. Прим.: Уровень нагрузки — это нагрузка, действующая на нижний или верхний фланец.
- Тип нагрузки
- Щелкните значок "Тип нагрузки", а затем выберите тип нагрузки.
- Щелкните значок "Уровень нагрузки", чтобы выбрать уровень нагрузки.
- Коэффициент приведенной длины.
- Для расчета приведенной длины требуется задать для элемента расстояние между сечениями, защищенными против кручения. Существует возможность устройства различных опор для верхней и нижней полок, которые могут испытывать сжатие. Для верхней и нижней полок в таком случае получаются различные величины приведенной длины. Предусмотрен коэффициент, умножение на который базовой длины элемента дает величину приведенной длины при боковой потере устойчивости. Длина lz принята как базовая длина.
- Значение коэффициента может быть введено непосредственно или путем выбора иконки, представляющей типичный случай, для которого коэффициент будет выбран автоматически. Прим.: Символы, включенные в диалоговое окно "Коэфф. расчетной длины", объясняются на вкладке "Подробные результаты" диалогового окна "Результаты". Упомянутое диалоговое окно содержит определения всех параметров, принятых для расчета стальных элементов, и значения результатов, полученных при расчете элемента.
- Дополнительно
- Откроется диалоговое окно "Определение элемента. Дополнительные параметры", которое позволяет определить остальные параметры типа элемента, описанные в нормах, такие как: коэффициент эквивалентного момента, параметры сечения и т.д.
- Служба
- Откроется диалоговое окно "ПС2. Значения перемещений", которое позволяет задать предельные смещения для элемента.
- Ребра жесткости
- Откроется диалоговое окно "Положение поперечных элементов жесткости", в котором можно определить поперечные ребра жесткости вдоль длины элемента.
- Сохранить
- Добавление типа элемента с определенным именем и параметрами к списку уже определенных типов стальных элементов.
