Эта опция позволяет пользователю создавать дуги (скругления) между двумя стержнями (прямолинейными сегментами) или ребра объекта. Эта опция доступна при выборе одного из следующих способов:
- выбирают команду меню: Геометрия > Объекты > Скруглить (стержни, ребра);
- Щелкните значок
.

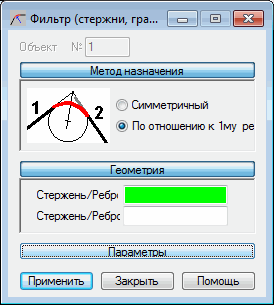

Это диалоговое окно разделено на четыре части:
- поле Объект, в которое вводится номер или идентификатор объекта, который был выбран или создается;
- метод определения;
- Геометрия
- параметры.
Когда диалоговое окно Скругление раскрыто максимально, можно нажать на одну из трех кнопок (Метод определения, Геометрия, Параметры), чтобы минимизировать соответствующую часть диалогового окна для формирования кнопки. Таким образом, диалоговое окно может отображать исключительно те опции, которые нужны пользователю в данный момент. Когда диалоговое окно минимизировано, для его максимального раскрытия достаточно нажать на одну из трех кнопок.
Метод определения.
Часть диалогового окна с именем Метод определения предоставляет возможность выбора метода определения скругления (дуги). Метод выбирается путем активизации следующих радиокнопок:
- Симметрично - когда выбирается эта опция, скругление создается как часть окружности, тангенциальной к обоим концам выбранных ребер.
- По отношению ребра 1 - если выбрана эта опция, скругление будет располагаться тангенционально по отношению к ребру 1 выбранного узла, и геометрия скругления будет определять точку ее пересечения с ребром 2.
Геометрия
Если в части диалогового окна Метод определeния выбрана опция Симметричный, пользователь должен определить следующие три параметра в части Геометрия:
- Радиус - это поле позволяет пользователю определять радиус скругления;
- Стержень/ребро 1 - это поле позволяет пользователю определять номер первого стержня/ребра, позиция которого определяет скругление.
- Стержень/ребро 2 - это поле позволяет пользователю определять номер второго стержня/ребро, позиция которого определяет скругление.
Если выбрана опция По отношению к ребру 1, необходимо определить следующие два параметра: Стержень/ребро 1 и Стержень/ребро 2.
Параметры
Часть диалогового окна с именем Параметры содержит дополнительные опции, позволяющие пользователю определять режим дискретизации, который применяется к скруглению.
Если выключена опция Дискретизация, то скругление будет выполнено с помощью аналитического метода.
Если опция Дискретизация активна, то можно задать параметры деления созданного скругления:
- Если выбирается опция Фикс. число то скругление будет разделено на такое количество элементов, которое задано в поле Стороны;
- Если выбирается опция Число делений полного угла, то число, вводимое в поле Стороны, будет равно числу делений полного угла (360 градусов). Выбор этой опции активизирует поле Мин, в котором определяется наименьшее число делений полного угла (установка по умолчанию: 3) Поскольку каждое скругление всегда делится на равные сегменты, может случиться, что определенное число делений полного угла не будет соответствовать делению скругления на равные сегменты. В этом случае программа автоматически выберет такое число делений, чтобы скругление делилось на равные сегменты.
- Если выбирается опция Длина стороны, то число, вводимое в поле редактирования обозначает длину стороны многоугольника, приближающегося к скруглению (многоугольника, вписанного в дугу).
Нижняя часть диалогового окна содержит две опции:

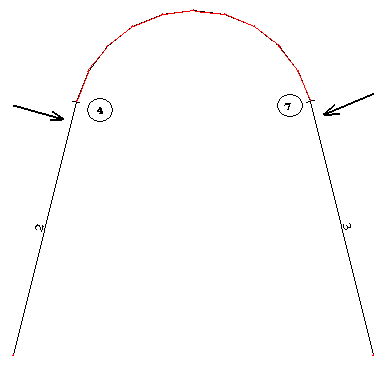

- Создать стержни - эта опция доступна лищь в том случае, когда активна опция Дискретизация.
Если активизируется эта опция, заданное скругление рассматривается не как единый объект, а как последовательность стержней/объектов, генерируемых для определения скругления (дуги).
Если эта опция активна, операции, выполняемые для определения скругления (например, выбор), применяются ко всему объекту (ко всем стержням). Если эта опция не активна, операция применяется к конкретным компонентам дуги.
- Корректировка стержня - если выбрана даная опция при создании дуги корректируется соответствующие стержни и скругление. Стержни удлиняются или укорачиваются, чтобы их конечные точки совпадали со скруглением.
Скругление можно определять одним из следующих способов:
- выбрать метод определения скругления (симметричный или относительно грани 1);
- определить стержни/объекты, между которыми будет создана дуга (скругление):
- текстовое определение путем введения в диалоговое окно (в часть Геометрия) номеров стержня/объекта и значения радиуса (в случае метода Симметричный);
- графическое определение щелчком левой кнопкой мышки в поле Стержень/ребро 1 в части Геометрия и выбором стержня/ребра 1 в графическом окне просмотра; эта процедура повторяется затем во время определения стержня/ребра 2 и радиуса (в случае метода Симметричный);
- смешанный метод, объединяющий текстовое и графическое определения.
- Операция выполняется при нажатии на кнопку Применить, если определены параметры скругления (число делений, подгонка стержня и разбивка).
