Сфера

Для определения сфер, используемых в программе Robot, необходимо открыть диалоговое окно Сфера следующим способом:

• в меню: Геометрия > Объекты > Сфера;
• на панели инструментов .

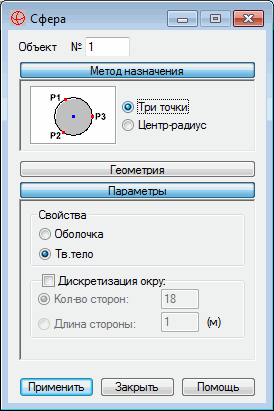

Диалоговое окно разделено на четыре части:

• поле редактирования Объект, в котором вводится номер созданного или выбранного объекта;
• метод назначения;
• Геометрия
• параметры.

Когда диалоговое окно Сфера полностью открыто, то при нажатии на одну из трех кнопок (Метод назначения, Геометрия или Параметры) минимизируется соответствующая часть окна. Таким образом, диалоговое окно содержит только те опции, которые необходимы пользователю в данный момент. Если диалоговое окно минимизировано, то нажатие одной из упомянутых выше кнопок приводит к расширению диалогового окна

Метод определения

Опции, позволяющие выбрать метод определения сферы, располагаются в части диалогового окна под названием Метод назначения:

• Центр-радиус - сфера определяется заданием положения центра и радиуса сферы;
• Три точки – сфера определяется заданием координат трех точек, расположенных на ее поверхности.

Геометрия

Поле редактирования располагается в части диалогового окна Геометрия. Здесь вводятся координаты соответствующих точек сферы. Смысл этих точек зависит от выбранного метода определения сферы.

Параметры

Следующие опции расположены в диалоговом окне Параметры (в поле Свойства):

• Оболочка – опция генерирует объект, представляющий собой внешнюю поверхность сферы;
• Тело – опция, генерирующая пространственный трехмерный объект.

Поле Дискретизация позволяет назначить число делений при дискретизации сферы (это не относится к объектам Solid Modeler).
