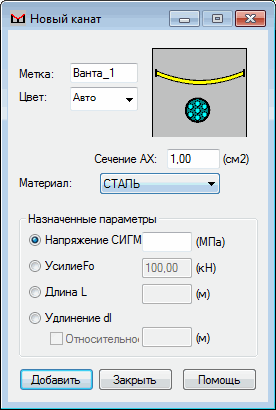

Щелкнув в диалоговом окне Ванты на экране появляется диалоговое окно Новая ванта. В этом окне можно выбрать новый тип ванты.
Для определения ванты указывают следующие параметры:
- Метка
- Цвет
- Поперечное сечение AX
- Материал
- Один из следующих дополнительных параметров сборки ванты:
- Напряжение SIGMA
Выбор этой опции позволяет задать нормальное напряжение (вычисленное с учетом длины хорды) при комбинации нагрузок. Значение напряжения вводится в соответствующее поле.
- Нагрузка F0
Выбор этой опции позволяет задать параметр каната Сила Fo (сила вычисляется с учетом длины хорды каната) при расчете в монтажной стадии. Значение силы вводится в соответствующее поле.
- Длина L
Выбор этой опции позволяет задать длину ненагруженного каната для каната при расчете в монтажной стадии. Значение длины вводится в соответствующее поле.
- Удлинение (или относительное удлинение).
Если этот параметр выбран, то удлинение ванты (или относительное удлинение, если оно выбрано) определяется для сборки. Значение улинения вводится в соответствующее поле.
Удлинение - это разница между длиной ненагруженного кабеля и расстоянием между соответствующими узлами Если удлинение имеет положительное значение, длина ванты больше чем расстояние между узлами; если отрицательное - расстояние между узлами больше чем длина ванты.
- Нужно ввести значение выбранного параметра.
