Эта опция используется для определения плит в конструкциях. Опция активизируется одним из следующих способов:
- в меню "Геометрия" > "Плиты";
- на панели инструментов "Определение конструкции" с помощью значка
.

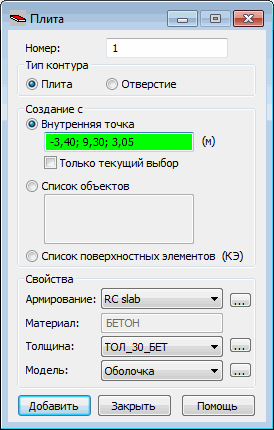

При выборе этой опции на экране появляется следующее диалоговое окно.
При определении плиты необходимо задать:
- Номер
- Тип контура
- Плита
- Отверстие
- Поверхность (доступна только при проектировании пространственных конструкций)
Если включена опция Поверхность в поле Тип контура, то все опции в поле Свойства, расположенном в нижней части диалогового окна, становятся недоступными. Выбор этой опции означает, что рассматриваемый объект определяется как лицевая поверхность без назначения таких свойств, как тип армирования и толщина. Такие объекты могут использоваться при создании объемных конструкций как часть поверхности трехмерного тела.
- Создание с
- Внутренняя точка
- Список объектов
- Список поверхностных элементов (КЭ)
- Свойства
- тип армирования плиты;
- материал - в этом поле, доступном только для чтения, отображается наименование материала для выбранной толщины плиты;
- толщина плиты.
- Расчетная схема плиты
(справа от полей Армирование и Толщина) расположены в нижней части диалогового окна. При нажатии на них, открываются диалоговые окна Параметры армирования и Новая толщина соответственно. В этих окнах можно задать новую толщину и способ армирования плиты или оболочки. Значения этих параметров будут затем помещены в соответствующий список толщин и способов армирования плиты или оболочки. Размер панелей задается указанием их краев (определением контура). Контур панели может содержать набор элементов, объектов и полилиний. Выделение панели можно выполнить одним из следующих трех способов:
- указанием точки внутри плиты (следует указать координаты точки, расположенной внутри контура);
- указанием номеров объектов, из которых состоит контур;
- указанием номеров сгенерированных плоских конечных элементов. Этот способ можно использовать, когда сгенерирована сетка конечных элементов (выбором в меню команды Расчет / Расчетная модель / Генерация). Эту опцию удобно использовать, когда возникает необходимость изменить свойства части уже созданных панелей (например, изменить толщину в зоне вблизи отверстия или краев).
Плоская сетка КЭ порождается в соответствии с параметрами, выбранными в диалоговом окне Рабочие настройки
Сетку конечных элементов можно увидеть, выбрав КЭ Сетка в диалоговом окне Показать.
Процедуру построения сетки конечных элементов можно повторить несколько раз; С этой точки зрения важно, что каждая 'новая' плоская сетка конечных элементов уничтожает старую. В программе возможно создание плоских элементов двух типов:
- треугольные элементы (3- или 6-узловые);
- четырехугольные элементы (4-или 8-узловые).
Во время создании КЭ сетки, узлы внутри выбранного участка создаются первыми, затем они присваиваются соответствующим конечным элементам. Узлы внутри участка (контура) могут быть созданы с использованием следующих алгоритмов:
