使用线梁分析（预览）设计预应力梁的步骤

线梁分析可让您查看、调整和验证您选择的任何混凝土桥梁的所有预应力梁的设计。在画布中查看初始结果或使用云积分购买详细的大梁设计文档（PDF 格式）。

选择桥梁并使用“线梁分析”资源卡添加有关您的项目的信息。一旦输入项目信息，单击“线梁分析”资源卡中的“开始分析”。输入的项目信息显示在详细的大梁设计文档的标题栏中。

注： 有关详细信息，请查看桥梁设计视频播放列表。

添加项目信息的步骤

1. 选择所需的设计桥梁。
2. 单击 。
   注： 桥面将自动隐藏，以便您可以专注于大梁。若要切换桥面可见性，请单击
3. 单击“线梁分析”资源卡中的“项目信息”。

   在显示的“项目信息”面板中输入对应于项目名称、公司名称和地址的值。指定的项目信息将显示在您可以购买的详细的大梁设计文档的标题栏中。您还可以上载徽标文件。完成后，关闭“项目信息”面板。

使用线梁分析设计预应力梁的步骤

一旦输入项目信息，即可开始分析。

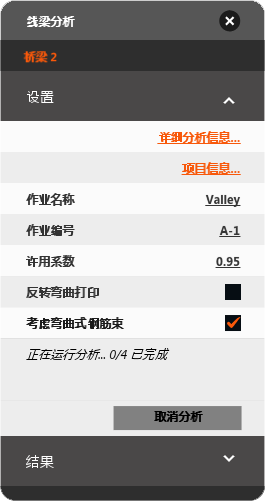

1. 在“线梁分析”资源卡中输入作业名称和作业编号。
2. 选择反转弯曲打印或取消选中此选项。这不会影响画布中的结果。

   如果选择购买完整报告，反转弯曲打印会影响您接收的详细的大梁设计文档中的图形显示。反转弯曲打印更改弯曲力矩的方向，但不更改扭矩的方向。

3. 单击“开始分析”。
   该服务将在桥梁的每个大梁上开始运行分析。



   线梁分析结果可能需要几分钟时间进行加载。
4. 分析完成后，您可以将光标悬停在单个大梁上以查看画布中的结果。
   注： InfraWorks 360 在画布中标识桥梁的所有大梁是否满足设计要求。

   • 如果某个大梁超出设计参数要求，桥梁上的该大梁将以粉红色高亮显示。
   • 如果某个大梁接近超出设计参数分析要求，桥梁上的该大梁以橙色高亮显示。
   • 如果某个大梁满足设计参数要求，它将不会高亮显示。

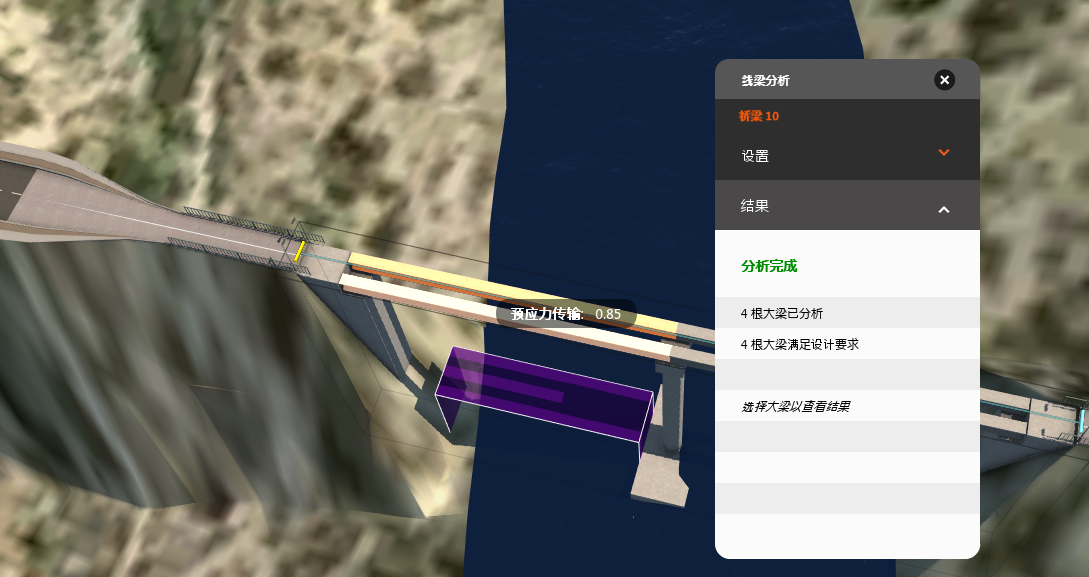

   在下面的示例中，所有大梁满足设计参数要求。将光标悬停在大梁上，显示预应力传输性能比为 0.77，表示设计的允许值位于大梁上的临界位置。

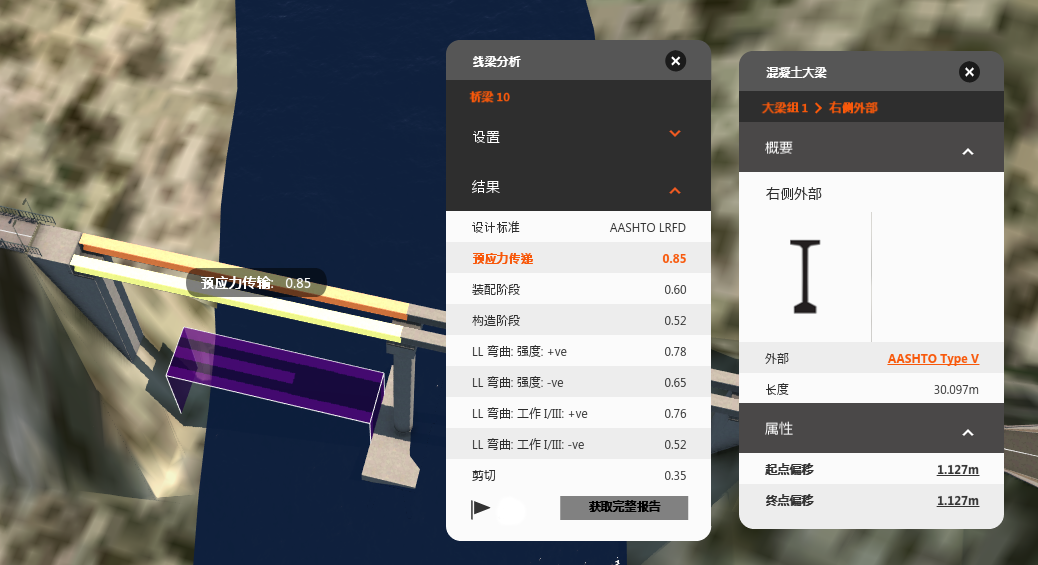

5. 选择单个大梁以使用画布中的资源卡查看该大梁的分析结果。


查看线梁分析结果的步骤

可以在画布中的资源卡查看重要结果。这不需要云积分。您可以在购买完整报告之前在画布中更改桥梁设计，并根据需要重新运行多次画布内分析。 设计标准：线梁分析使用桥梁的设计标准对所有预应力梁执行分析。您可以随时修改桥梁的设计标准。 性能比：以下分析结果是表示设计的允许值位于选定的大梁的临界位置的性能比： 预应力传输：预应力向大梁传输阶段的设计。 装配阶段：关于将预制大梁放置到位的设计。 施工阶段：关于上承板（和隔板(若适用)）浇注的设计。 LL 弯曲: 强度 + ve：最大正/上拱弯曲的强度/极限状态设计。 LL 弯曲: 强度 -ve：最大负/下垂弯曲的强度/极限状态设计。 LL 弯曲: 工作 I/III：+ve：最大正/上拱弯曲工作/能力状态设计。 LL 弯曲: 工作 I/III：-ve：最大负/下垂弯曲工作/能力状态设计。 剪切：沿大梁长度的剪切设计容量。 准备就绪后，您可以使用您的云积分购买选定桥梁的详细的大梁设计文档。在购买完整报告之前，您可以查看或下载 PDF 格式的完整样例。请参见：梁线分析样例报告。当您选择“获取完整报告”后，InfraWorks 360 会在您的模型中创建一个新方案，以便您可以比较设计。 完整报告包含： 大梁设计概要 大梁设计计算 横向活荷载分布系数的计算 分析荷载包络图 分析模型数据 注： 购买完整报告后，线梁分析还会生成完整的桥梁模型，您也可以在 Autodesk Structural Bridge Design 的单机版中打开和使用此模型。 完成线梁分析后，即可单击“获取报告”按钮旁边的图标。 如果您已安装 Autodesk Structural Bridge Design 2016，包含选定大梁的线梁模型将在应用程序中直接打开，以便您可以继续进行细节设计。如果您尚未安装该应用程序，则将定向到一个网站，您可以从那里了解有关 Autodesk Structural Bridge Design 的更多信息。 显示消息日志。

其他信息

有关云积分的详细信息，请参见 Autodesk A360 云积分常见问题解答。
