使用大梁

内部大梁和外部大梁是大梁组中的桥梁组件，可以单独进行编辑。选择单个大梁，查看和修改预制大梁样式目录中的单个大梁组件样式，调整偏移，或查看大梁原理图。

您还可以对混凝土桥梁的所有预应力梁运行线梁分析（预览）。有关详细信息，请参见关于线梁分析（预览）。

单击同一个大梁组三次，以选择大梁组中的内部或外部大梁。将显示“大梁”资源卡。

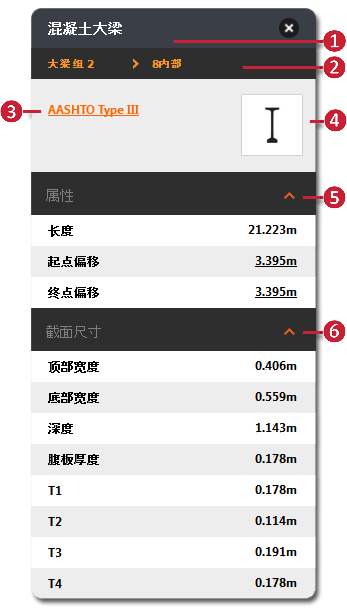

“大梁”资源卡
	“大梁”资源卡标题将根据桥梁样式类型而改变。InfraWorks 360 支持钢大梁和混凝土大梁的桥梁。 将鼠标光标悬停在大梁组或大梁名称上，以查看和/或选择所需的大梁组或大梁。 单击实用程序栏中的 以进入“编辑模式”。单击橙色大梁类型名称以打开“选择组件”样式目录。双击某个大梁样式以修改当前的大梁组件样式。 单击某个大梁图像以查看大梁原理图： 在“编辑”模式中直接修改大梁的起点偏移和终点偏移。 大梁资源卡中的大梁横断面尺寸值为只读。

其他提示

大梁的起点和终点桩号位置由用户绘制相关设计道路时的先后次序定义。大梁的起点桩号最接近于道路起点。当从某个桥梁、大梁组或大梁的起点桩号看向终点桩号时，偏移的正侧向为向右。

通过特性选项板查看和修改“大梁”特性。选择“大梁”，单击鼠标右键并选择“特性”。进入“编辑”模式，然后单击所需字段进行修改。
