修改涵洞解决方案

修改涵洞解决方案设置：筒数、筒形状、材质、曼宁 N 值、入口配置和尾水条件。

注： 若要修改涵洞的放置、长度或大小，请使用模型中的小控件和夹点。

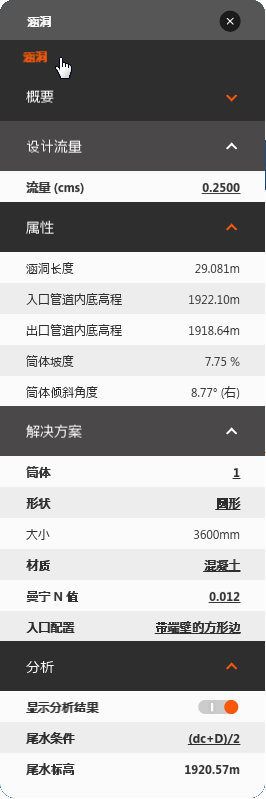

1. 选择此涵洞以显示其资源卡。
2. 右键单击涵洞并选择“编辑”，或从“实用工具栏”选择 以进入“编辑”模式。
3. 单击“分析和解决方案”部分中可编辑字段以更改值。

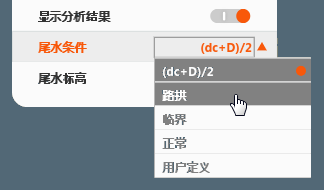

设计流： “流量”值用于手动放置附近没有流域的涵洞。 如果涵洞在某个流域范围内，则使用其峰值流量值。 如果没有流量信息可用，则默认值 7 cf 或 0.25 cm 均可用于设置涵洞大小。 属性： 使用模型中的小控件和夹点，调整涵洞长度和管道内底高程。 筒体倾斜角度报告的是实际角度。 通常该角度不应超过 45%。 解决方案： 进入“编辑”模式以编辑解决方案值。 单击字段以显示选项并编辑值。 筒体：1 或 2（或更多） 形状：方形或圆形 大小:（初始值由流量数据确定；可使用画布内夹点更改大小） 材质：混凝土或金属 曼宁 N 值：混凝土为 0.012；波纹金属为 0.024 入口配置：方形或矩形。 入口配置对应于美国联邦高速公路管理局 (FHWA) HDS-5 表 A “入口配置”的选择。 分析： 尾水条件：默认情况下的条件使用 FHWA 推荐的 (dc+D)/2 值，或使用涵洞临界深度和涵洞直径/高度的平均值。 单击默认条件以选择其他选项：
