将涵洞添加到设计道路

使用“添加涵洞”以将一个或多个涵洞添加至设计道路（所有与河流相交的道路）。 检查和修改建议的涵洞解决方案。

若要在流域分析未识别出其流域的某段道路添加涵洞，请参见手动添加涵洞。

1. 使用流域分析以确定河流在何处与道路交叉。

   有关详细信息，请参见从出口点或设计道路分析流域。

   “排水设计”显示每个相交位置的接点。



2. 单击设计道路以将其选中。 选择实用工具栏中的 以进入“编辑”模式。
3. 右键单击选定的设计道路，然后从上下文菜单选择“添加涵洞”。

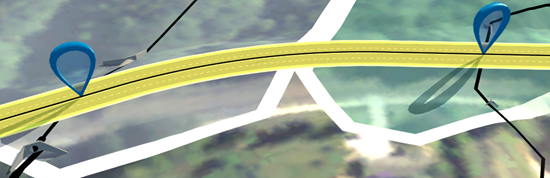

   “排水设计”将在每个河流交叉点添加一个涵洞：

   • 将涵洞放置在道路坡脚的相交处。
   • 在交叉处应用流域流量 (Q100) 和道路的高程。
   • 应用最大的上水深度与直径 (HW/D) 比 1.5:1 来设置涵洞筒体的大小。
4. 根据需要检查和修改涵洞解决方案。

注： 流域分析可能无法捕捉到与设计道路交叉的所有河流。 此时可使用“涵洞”工具手动添加涵洞，作为对自动放置涵洞方式的一种补充。
