手动添加涵洞

手动添加涵洞，一次一个。 要在流域分析未识别出其流域的某段道路添加涵洞时，此方法非常有用。

或者，选择所需的设计道路，然后从右键单击上下文菜单选择“添加涵洞”。 如果已对包含设计道路的区域执行了流域分析，该操作将在选定设计道路上有河流穿过的每个位置添加涵洞。

在手动添加涵洞至附近没有流域的位置时，“排水设计”会应用涵洞资源卡上显示的“设计流量”值以生成分析数据。

1. 单击 。
2. 左键单击开始位置，沿河流和道路拖动光标，在结束位置双击或右键单击管端。

   “排水设计”将显示新的涵洞。

   • 放大以查看涵洞，或显示纵断面图，然后单击涵洞位置处的菱形。
   • 要查找小涵洞，请在“模型管理器”中单击“涵洞”要素，然后从右键单击菜单中选择查看数据表。 在表中单击一个涵洞以显示其资源卡。

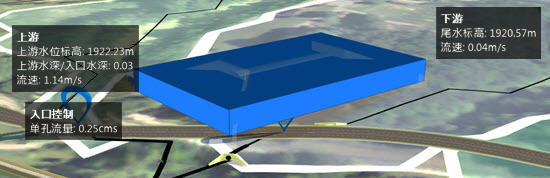

添加涵洞后，放大以查看该涵洞。 单击涵洞以显示画布内的分析数据和资源卡。
