使用 Design Review 查看能量分析模型

作为在 Revit 中检查能量分析模型的备选方法，可以使用 Autodesk Design Review 查看其可视化结果。

在执行此步骤之前，请先执行下列操作：

• 如果未在本地计算机上安装 Design Review，请先安装。 可从以下网站免费下载该软件：www.autodesk.com.cn。
• 生成概念设计和/或建筑图元的能量分析。

在 Design Review 中查看能量分析模型的步骤

1. 单击“分析”选项卡“能量分析”面板（结果和比较）。
2. 在“结果和比较”对话框中，选择所需的能量分析。
3. 单击打开 Design Review。

Design Review 打开并显示用于分析的三维能量分析模型。 该模型会显示已定义的表面和空间。

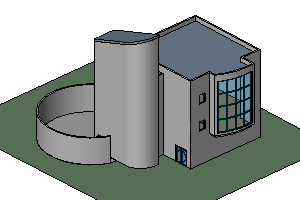

Revit 中的建筑模型	Design Review 中的能量分析模型

在 Design Review 中，可以执行下列操作：

• 使用“画布”工具栏上的 ViewCube 和工具来操纵模型以检查其不规则性。

• 使用“模型”选项板来展开表面或空间的列表，并单击列表中的对象以使其在画布中高亮显示。 然后在“对象属性”选项板上查看其属性。
• 单击“帮助”按钮或按 F1 键获取有关如何使用 Design Review 的更多信息。
