Nastavení zobrazování skrytých čar podle materiálu

Tento postup slouží ke kontrole, zda se mají skryté čáry materiálu zobrazovat v řezu nebo zvýšení.

To lze provést například v případě, že chcete zobrazit betonové stěny a základy, které jsou skryty zemí a jinými stěnami. Dalším častým využitím může být zobrazení konstrukčních prvků, které jsou umístěny za zdmi.

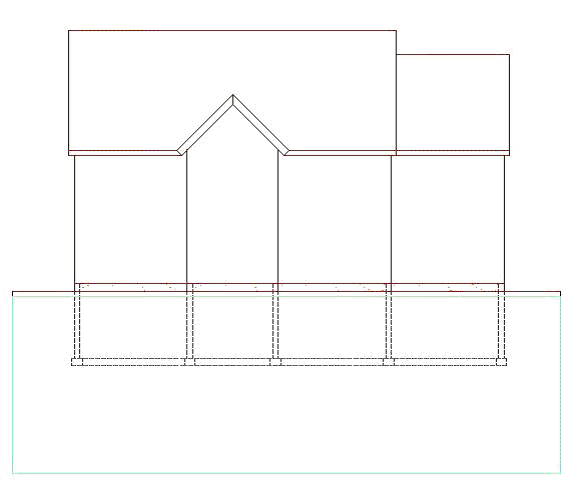

Zobrazení skrytých základních stěn

1. Klikněte na kartu Správapanel Styl a zobrazeníSprávce stylů.

   Správce stylů se zobrazí s aktuálním výkresem, rozbalený do stromového zobrazení.

2. Rozbalte položku Víceúčelové objekty a potom položku Definice bloků masek.
3. Vyberte definici materiálu, kterou chcete změnit.
4. Klikněte na kartu Vlastnosti zobrazení.
5. Vyberte reprezentaci zobrazení, kde se mají změny objevit, a klikněte na položku Přepsání stylu.

   Reprezentace zobrazení uvedená tučným písmem je aktuální reprezentace zobrazení.

6. V případě potřeby klikněte na tlačítko .
7. Klikněte na kartu Další.
8. Ve skupině Styl 2D řezu/pohledu vyberte možnost Zobrazit skryté hrany tohoto materiálu.
9. Klikněte na tlačítko OK.
