Zadání plánu a vzorů šrafování řezu v definici materiálu

Tento postup slouží ke změně vzorů pro komponenty Plán, Šrafování a Šrafování řezu definice materiálu.

1. Klikněte na kartu Správapanel Styl a zobrazeníSprávce stylů.

   Správce stylů se zobrazí s aktuálním výkresem, rozbalený do stromového zobrazení.

2. Klikněte na Víceúčelové objekty Definice materiálu.
3. Vyberte definici materiálu, kterou chcete změnit.
4. Klikněte na kartu Vlastnosti zobrazení.
5. Vyberte reprezentaci zobrazení, kde se mají projevit změny, a zkontrolujte, je-li zaškrtnuto políčko Přepsání stylu.

   Aktuální reprezentace zobrazení je vyznačena tučně.

6. V případě potřeby klikněte na tlačítko .
7. Klikněte na kartu Šrafování.
8. Vyberte položky Šrafování půdorysu nebo Šrafování řezu a klikněte na nastavení pro Vzor.
9. Vyberte šrafování komponenty:

   Chcete-li...	Pak…
   vybrat vzor šrafování, který je dostupný v softwaru	vyberte Předdefinovaný pro Typ a pak vyberte vzor.
   vybrat vlastní vzor	vyberte Vlastní pro Typ a pak zadejte název vlastního vzoru. V případě potřeby klikněte na tlačítko Procházet a přejděte do umístění, kde se nachází soubor s vlastním vzorem.
   vybrat jednoduché šrafování	vyberte možnost Uživatelský pro položku Typ a zrušte možnost Dvojité šrafování.
   vybrat dvojité šrafování	vyberte možnost Uživatelský pro položku Typ a vyberte možnost Dvojité šrafování.
   vybrat plnou výplň	Vyberte Plná výplň pro Typ.

10. Klikněte na tlačítko OK.
11. Klikněte na položku Měřítko/Rozteče a zadejte hodnotu, která určuje, jak se vybraný vzor opakuje.
12. Klikněte na možnost Úhel a zadejte úhel pro vybraný vzor.
13. Klikněte na možnost Orientace a zadejte orientaci šrafování:

    Chcete-li...	Pak…
    orientovat šrafování objektu bez ohledu na otáčení objektu	klikněte na položku Objekt.
    orientovat šrafování ke globálnímu souřadnicovému systému	vyberte položku Globální.

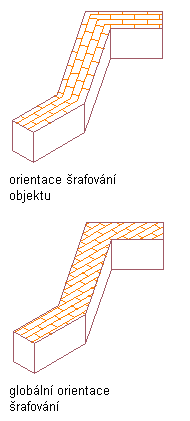

    Zadání orientace šrafování plochy

14. Klikněte na tlačítko OK.
