Zadání vzoru šrafování plochy v definici materiálu

Tento postup slouží k zadání vzorce používaného pro šrafování plochy.

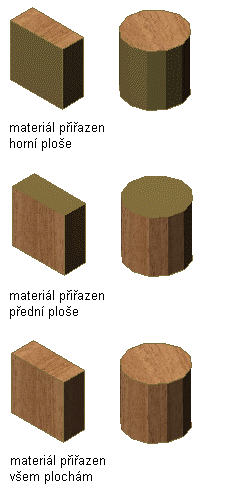

Zadání přiřazení materiálu podle plochy objektu

Poznámka: Po přiřazení definice materiálu k objektu můžete upravit šrafování plochy u jednotlivých ploch objektu.

1. Klikněte na kartu Správapanel Styl a zobrazeníSprávce stylů.

   Správce stylů se zobrazí s aktuálním výkresem, rozbalený do stromového zobrazení.

2. Rozbalte položku Víceúčelové objekty a potom položku Definice bloků masek.
3. Vyberte definici materiálu, kterou chcete změnit.
4. Klikněte na kartu Vlastnosti zobrazení.
5. Vyberte reprezentaci zobrazení, kde se mají projevit změny, a zkontrolujte, je-li zaškrtnuto políčko Přepsání stylu.

   Aktuální reprezentace zobrazení je vyznačena tučně.

6. V případě potřeby klikněte na tlačítko .
7. Klikněte na kartu Šrafování.
8. Vyberte možnost Šrafování plochy a klikněte na nastavení pro Vzor.
9. Vyberte šrafování komponenty:

   Chcete-li...	Pak…
   vybrat vzor šrafování, který je dostupný v softwaru.	vyberte v nabídce Typ možnost Předdefinovaný a pak vyberte vzor.
   vybrat vlastní vzor	vyberte Vlastní pro Typ a pak zadejte název vlastního vzoru. V případě potřeby klikněte na tlačítko Procházet a přejděte do umístění, kde se nachází soubor s vlastním vzorem.
   vybrat jednoduché šrafování	vyberte v nabídce Typ možnost Definovaný uživatelem a zrušte možnost Dvojité šrafování.
   vybrat dvojité šrafování	vyberte v nabídce Typ možnost Definovaný uživatelem a vyberte možnost Dvojité šrafování.
   vybrat plnou výplň	u položky Typ vyberte možnost Plná výplň.

10. Klikněte na tlačítko OK.
11. Klikněte na položku Měřítko/Rozteče a zadejte hodnotu, která určuje, jak se vybraný vzor opakuje.
12. Klikněte na možnost Úhel a zadejte úhel pro vybraný vzor.
13. Klikněte na možnost Orientace a zadejte orientaci šrafování:

    Chcete-li...	Pak…
    orientovat šrafování objektu bez ohledu na otáčení objektu	klikněte na položku Objekt.
    orientovat šrafování ke globálnímu souřadnicovému systému	vyberte položku Globální.



    Zadání orientace šrafování plochy

14. Klikněte na kartu Další.
15. U položky Umístění šrafování plochy vyberte plochy objektu, na kterých se zobrazuje šrafování plochy.
16. Klikněte na tlačítko OK.
